1. Найти все токи тремя способами: - используя законы Кирхгофа; - методом контурных токов; - методом узловых напряжений; 2. Определить ток в шестой ветви методом эквивалентного генератора.

7 февраля 2025
Электроника, электротехника, радиотехника

Условие:

1. Найти все токи тремя способами:

- используя законы Кирхгофа;

- методом контурных токов;

- методом узловых напряжений;

2. Определить ток в шестой ветви методом эквивалентного генератора.

3. Определить показания вольтметра.

4. Составить баланс мощности.

5. Построить в масштабе потенциальную диаграмму для внешнего контура.

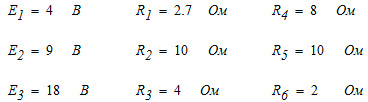

Таблица 1 – Исходные данные

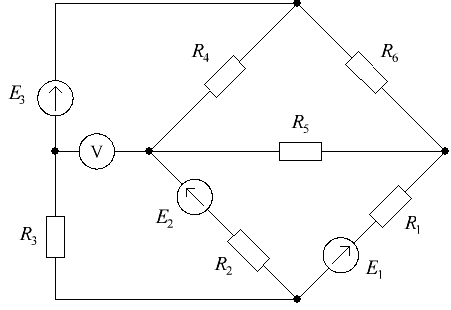

Рисунок 1 – Схема электрической цепи

Решение:

1. Расчет выполняем с использованием программы Mathcad, для чего записываем исходные данные:

2. Определим токи в ветвях цепи с помощью законов Кирхгофа.

Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Схема электрической цепи, изображенная на рисунке 1, содержит 4 узла и 6 ветвей (вольтметр при анализе схемы не учитываем). Для определения токов в в...
