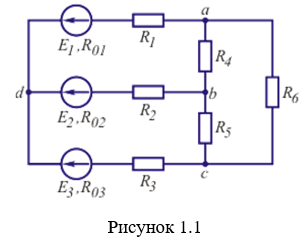

В цепи, схема которой приведена на рис. 1.1, параметры схемы приведены в табл. 1.1, требуется:
1. преобразовать треугольник резисторов R₄ , R₅ , R₆ в эквивалентную звезду затем методом двух законов Кирхгофа определить токи в ветвях преобразованной цели;
2. определить напряжения U_ab, U_bc, U_caи токи I₄ , I₅ , I₆ исходной цепи;
3. составить уравнение баланса мощностей дня исходной цепи с целью проверки правильности (расхождение баланса мощностей не должно превышать 3 %).

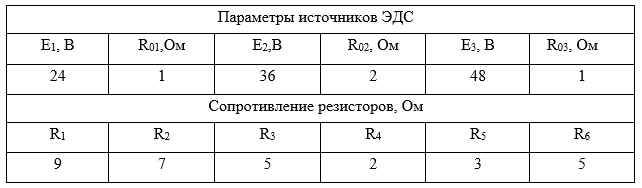

Таблица 1.1 – Исходные данные

Решение:

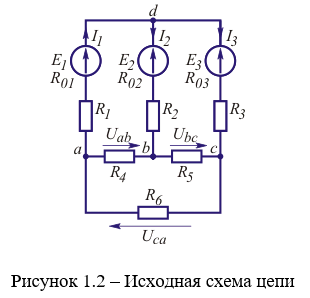

1. Исходная схема цепи с указанием принятых направлений токов и напряжений приведена на рис. 1.2.

Преобразовав треугольник резисторов R₄, R₅, R₆ схемы рис. 1.2 в эквивалентную звезду резисторов R_a, R_b, R_c, получаем схему, приведенную на рис. 1.3.
