Условие задачи
В электрической системе, показанной на рисунке 1, при коротком замыкании отключается линия Л2.
Построить угловые характеристики Р(δ) в нормальном и послеаварийном режиме эквивалентного синхронного генератора, работающего параллельно с мощной электрической системой, для электростанции, включенной по схеме, показанной на рисунке 1.
Определить коэффициенты запасы статической устойчивости в нормальном и послеаварийном режиме при передаче мощности, указанной в исходном режиме, с учетом, что выдача активной мощности станции регулируется оперативно (по команде диспетчерского персонала).

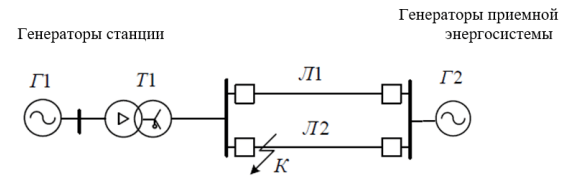

Рисунок 1 – Расчетная схема сети

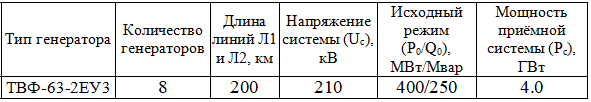

Таблица 1 – Исходные данные для расчета
Для генераторов выбрать блочные трансформаторы. Номинальную полную мощность силового блочного трансформатора для генератора принимать равной ближайшей номинальной полной мощности генератора из стандартного ряда мощностей трансформаторов.
Приемная энергосистема по мощности во много раз больше рассматриваемой электростанции, поэтому считать сопротивление системы ХС = 0.
Погонное сопротивление линий номинального напряжения до 220 кВ принимать равным 0.4 Ом/км, напряжения 330 кВ – 0.325 Ом/км, напряжения 500 кВ – 0.307 Ом/км. Значение отношения сопротивления нулевой последовательности воздушной линии электропередач к прямой X0/X1 принять равной для одноцепной ВЛ со стальными заземленными тросами – 3.0.
Ответ
Примем параметры генератора согласно таблице 2.

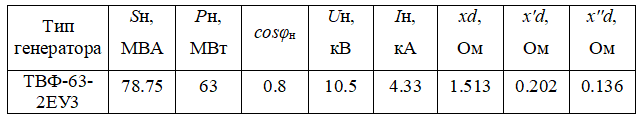

Таблица 2 Характеристики синхронного генератора
1.1 Выбор блочных трансформаторов
В соответствии со справочными данными выбираем трехфазные двухобмоточные трансформаторы типа ТДЦ-80000/220. Каталожные данные трансформатора:
