В трехфазную сеть с симметричной системой линейных напряжений U_л включен потребитель, фазы которого имеют сопротивления X_L1, X_C1, R_1, X_L2, X_C2, R_2, X_L3, X_C3, R_3 (рис. 3.1). С учетом положения выключателей B_1-B_6 определить:

В трехфазную сеть с симметричной системой линейных напряжений U_л включен потребитель, фазы которого имеют сопротивления X_L1, X_C1, R₁, X_L2, X_C2, R₂, X_L3, X_C3, R₃ (рис. 3.1).

С учетом положения выключателей B₁-B₆ определить: схему соединения потребителей «треугольником», «звездой» без нейтрального или с нейтральным проводом; характер нагрузки (симметричный или несимметричный); фазные, линейные токи, ток в нейтральном проводе (для четырехпроводной схемы); эти же токи для случая обрыва линии согласно варианту задания; полную, активную и реактивную мощности каждой фазы и всей цепи; коэффициент мощности каждой фазы. Построить векторную диаграмму токов и напряжений на комплексной плоскости.

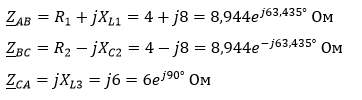

Дано: U_л=220 В; X_L1=8 Ом; R₁=4 Ом; X_C2=8 Ом; R₂=4 Ом; X_L3=6 Ом.

Рис. 3.1
