Условие:

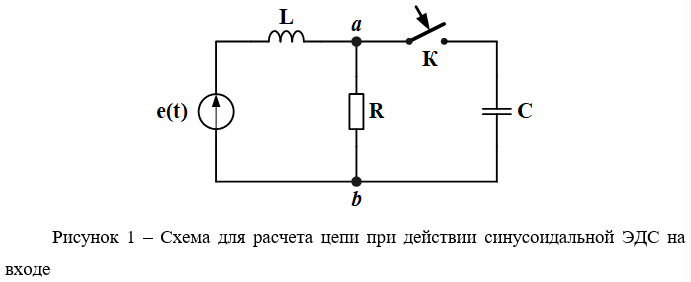

В заданной электрической цепи с источником переменной ЭДС (рис. 1) с происходит коммутация.
Параметры цепи:
Em=90 B
R=5 Ом
L=0,01 Гн
С=0,0001 Ф
ƒ=100 Гц
𝜓=50о
Выполнить анализ заданной электрической цепи с источником переменной ЭДС.
Выполнить компьютерное моделирование в виртуальной электронной лаборатории «Multisim».
Решение:
Вычислим круговую частоту цепи:
Мгновенное значение источника синусоидальной ЭДС:
В момент (t=0):
