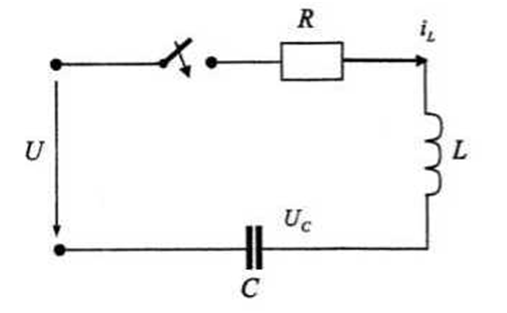

Цепь RLC подключается к источнику постоянного напряжения (рис. 13). Переходный процесс при R < 2 L / C для тока iL будет:Получим комплексно-сопряженные корни

Рассчитать мгновенное значение величины, указанной в таблице 1, после выполнения коммутации. Схема электрической цепи изображена на рисунке 1, параметры элементов цепи и вид коммутации указаны в таблице 1. Построить график рассчитанной величины.

Используя исходные данные записать передаточную функцию и построить ЛАХ звена, принципиальная схема которого представлена на рисунке.

Найти напряжение на зажимах генератора; активную и реактивную мощности генератора; рассчитать падение и потерю напряжения в линии; найти параметры схемы для построения векторной диаграммы.
