Условие задачи

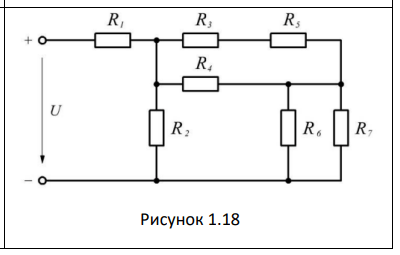

В задании требуется:
− вычислить токи в ветвях цепи методом свертки,
− составить баланс мощностей для проверки правильности решения,
− построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).
Ответ
Составляем расчетную схему цепи на которой обозначаем токи в ветвях и задаем их направления.

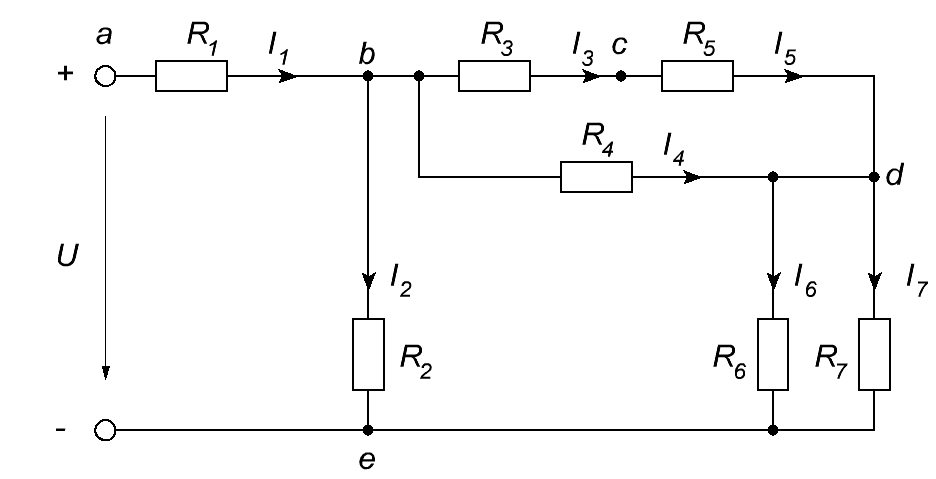

Рисунок 1.2 Расчетная схема цепи.
Производим свертку заданной схемы.
В заданной схеме сопротивления включены последовательно и параллельно с ними включено сопротивление . Эквивалентное сопротивление этого участка:
