Условие задачи
Использование принципа наложения для расчёта линейной резистивной цепи с двумя независимыми источниками
Для цепи рассчитайте все токи, используя принцип наложения.
Для этого:
1. Перерисуйте схему.
2. Выберите произвольно и покажите стрелками положительные направления всех токов.
3. Нарисуйте схему для расчёта частичных токов, создаваемых источником напряжения.
4. Нарисуйте схему для расчёта частичных токов, создаваемых только источником тока.
5. На каждой из этих схем покажите стрелками положительные направления частичных токов.
6. Вычислите все частичные токи в обеих схемах.
7. Составьте таблицу значений частичных и истинных токов во всех ветвях цепи.
М=2 ; N=1;
R1=(M+N)=(2+1)=3 Ом;
R2=2∙(M+N)=2∙(2+1)=6 Ом;
R3=3∙(M+N)=3∙(2+1)=9 Ом;
R4=4∙(M+N)=4∙(2+1)=12 Ом;
J05=0,5∙N=0,5∙1=0,5 А;
U0=N∙(M+N)=1∙(2+1)=3 В
Ответ

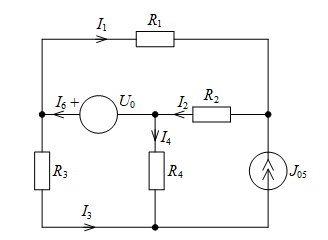

1. Перерисовываем схему:
2. Выбираем произвольно и показываем стрелками положительные направления всех токов.
3. Чертим схему для расчёта частичных токов, создаваемых источником напряжения:
4. Чертим схе...
