Условие:

Выполнить расчет по постоянному току усилительного каскада с общим эмиттером (рис.1) в заданной рабочей точке.

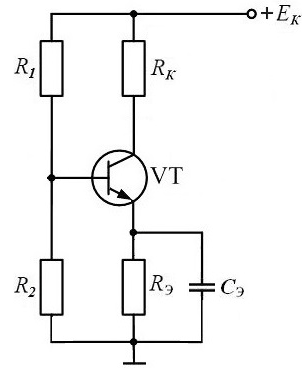

Рис.1. Схема каскада



Исходные данные:

IK0 =1,5 мА=1,5∙10-3 A; UK0 =4,7 В; напряжение питания схемы ЕK = 10 В; параметры транзистора:   β=45 , UБЭ =0,63 В ;
низшая рабочая частота    fН =35 Гц.

Определить  R1, R2, RЭ, СЭ . Определить, как изменится  рабочая точка усилительного каскада  ( IK0 ,UK0 ) при изменении температуры от +20℃ до -30℃.

Решение:

Дано:

IK0=1,5 мА=1,5∙10-3A; UK0=4,7 В; напряжение питания схемы ЕK= 10 В; параметры транзистора: =45 , UБЭ=0,63 В ;
низшая рабочая частота fН=35 Гц.

Выбираем URЭ =0,2∙ ЕK = 0,2∙ 10 = 2 В; отсюда

RЭ =0,2∙ ЕK / IK= 0,2∙ 10 /1,5∙10-3 = 1,33∙103 Ом; стандартно 1,3 кОм.

RК =( ЕK - URЭ - UK0)/ IK0 = (10 2 4,7)/ 1,5∙10-3 = 2,2 ∙103 Ом;

стандартное значение 2,2 кОм;

найдём ёмкость блокировочного конденсатора в цепи эмиттера:

СЭ =10 /(2∙ fH ∙ RЭ)=10/(2∙35∙1,33∙103...
