решение задачи на тему:

Выполнить расчёт зануления в электрической сети с линейным напряжением 380 В. Электроснабжение осуществляется от силового трёхфазного масляного трансформатора с высшим линейным напряжением 10 кВ

Дата добавления: 04.09.2024

Условие задачи

Выполнить расчёт зануления в электрической сети с линейным напряжением 380 В. Электроснабжение осуществляется от силового трёхфазного масляного трансформатора с высшим линейным напряжением 10 кВ и схемой соединения обмоток Y/Yн. Нагрузкой трансформатора является электродвигатель. Электрическая сеть выполнена проводами с медными жилами.

При решении задачи необходимо привести принципиальную схему и схему замещения. Обосновать выбор сечения нулевого защитного провода. Индуктивными сопротивлениями петли “фаза-ноль” пренебречь. Сечение фазных проводов линии 380 В определяется по току двигателя. В качестве защиты применить плавкие предохранители или автоматические выключатели.

Исходные данные:

Мощность трансформатора 400 кВА

Мощность электродвигателя 75 кВт

Длина линии низшего напряжения 520 м

Ответ

Сделаем поясняющий рисунок к решению этой задачи:

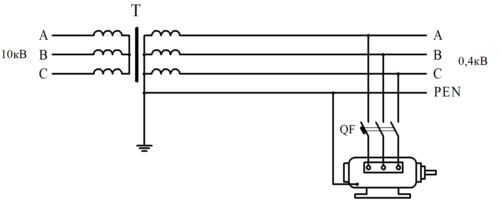

Рис. 1. Принципиальная схема

Рис 2. Схема замещения.

Принимаем двигатель АИР280S6 с параметрами:
