Условие задачи
Мультивибратор на биполярных транзисторах
Рассчитайте схему мультивибратора на биполярных транзисторах с параметрами: β>100 , IKmax =100мА=100∙10-3 A; fГ>100 MГц с заданной частотой генерации f0=47 кГц =47∙103 Гц и соотношением длительности импульса и паузы t1/ t2=5/8.
t1-длительность импульса на коллекторе транзистора VT1;
t2 - длительность импульса на коллекторе транзистора VT2 .
Напряжение питания Е = 5 В.
Определить длительность фронта импульса на каждом выходе.

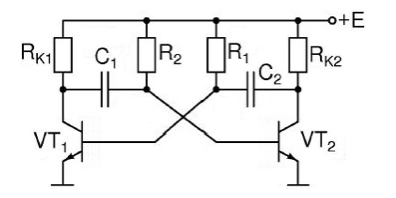

Рис.5. Схема мультивибратора
Ответ
1.Задаем ток насыщения транзисторов IKНАС =0,3 ∙IKmax =0,3 ∙100∙10-3 =30∙10-3 A;
2.Найдём значение сопротивлений коллекторной нагрузки:
RК1= RК2= Е/ IКНАС = 5 /100∙10-3 = 5 Ом. типовое значение 5,1 Ом.
3.Выбираем коэффициент насыщения sнас= 1,5.
4.Рассчитываем сопротивления резисторов в цепях баз транзисторов
R2(R1) = R1(R2) /sнас ;
R2 = R1 = RК1∙ /sнас = 5,1∙100/1,5 = 3...
