Разработать схему электронного ключа на биполярном транзисторе. Осуществить выбор биполярного транзистора, определить и выбрать из стандартного ряда сопротивление в цепи базы RБ.

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

Разработать схему электронного ключа на биполярном транзисторе.

Исходные данные к задаче:

- напряжение питания U_П=15 В,

- сопротивление нагрузки R_Н= 20 Ом,

- входные (управляющие) напряжения U_У= - 2,5 В; +2,5 В, соответствующие включенному и отключенному состоянию нагрузки.

Необходимо осуществить выбор биполярного транзистора, определить и выбрать из стандартного ряда сопротивление в цепи базы R_Б.

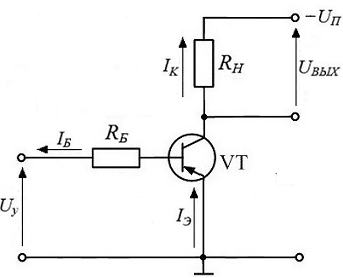

Рис.1. Схема электронного ключа

Решение:

Схема электронного ключа показана на рис.1. Биполярный транзистор VT подключен по схеме с общим эмиттером. Напряжение управления U_У подаётся на базу транзистора. Ток базы I_Б задается сопротивлением R_Б в его цепи. Нагрузка R_Нвключена в цепь коллектора транзистора с током I_К. Отношение тока коллектора к току базы называется коэффициентом передачи по току транзистора = I_К / I_Б.

В случае подачи на базу транзистора положительного напряжения управления UУ ток базы IБ минимален. Рабочая точка транзистора стремится к режиму отсечки. Ток коллектора IК при этом стремится к нулю (транзистор закры...
