Условие задачи
Задача
Определить количество теплоты, выделяющееся в магнитопроводе трансформатора тока (рис.9), выполненном из горячекатаной трансформаторной стали марки 1511 (Э42) с толщиной листа δ = 0,35 мм. По первичной обмотке протекает ток I частотой f = 50 Гц. Вторичная обмотка разомкнута.

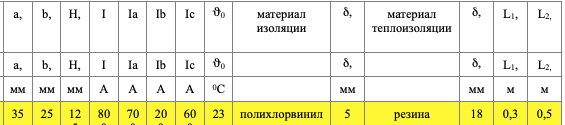

Исходные данные:
2. Плотность стали γ=7800 кг/м3.
3. Удельное сопротивление меди при 0°С ρ =1,62·10-8 Ом·м.
4. Коэффициент заполнения поперечного сечения шихтованного магнитопровода kз = 0,9.
5. Число витков (принимаем) w = 1

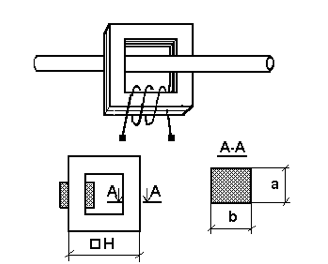

Рисунок 9 − Эскиз трансформатора тока
Ответ
Решение:
Определим массу стали магнитопровода с учетом коэффициента заполнения поперечного сечения сталью
Напряженность магнитного поля
где lф = 380 мм средняя длина магнитной силовой линии (рис. 10).
