Условие:

Задание:

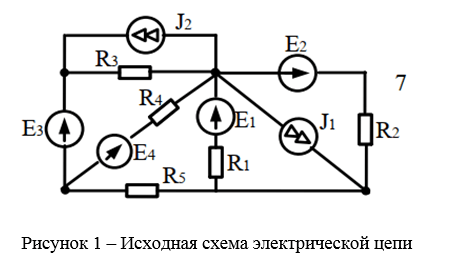

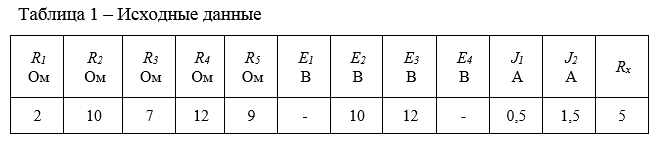

1. Изобразить заданный вариант цепи (см. рис. 1) с параметрами (см. таблицу 1), исключив отсутствующие элементы и перемычки («вырожденные» ветви).

2. Выполнить анализ цепи методом контурных токов:

2.1. Преобразовать источники тока в эквивалентные источники ЭДС.

2.2. Рассчитать полученную схему методом контурных токов.

2.3. Проверить найденное решение по законам Кирхгофа

2.4. Перейти к исходной цепи и определить токи, напряжения, мощности всех элементов; составить баланс мощности.

3. Рассчитать токи заданной цепи методом узловых потенциалов, объединив узлы равных потенциалов.

4. Найти ток в резисторе Rx методом эквивалентного источника.

5. Изобразить заданную цепь с указанием действительных положительных направлений токов и таблицу значений тока, напряжения, мощности всех элементов



Решение:

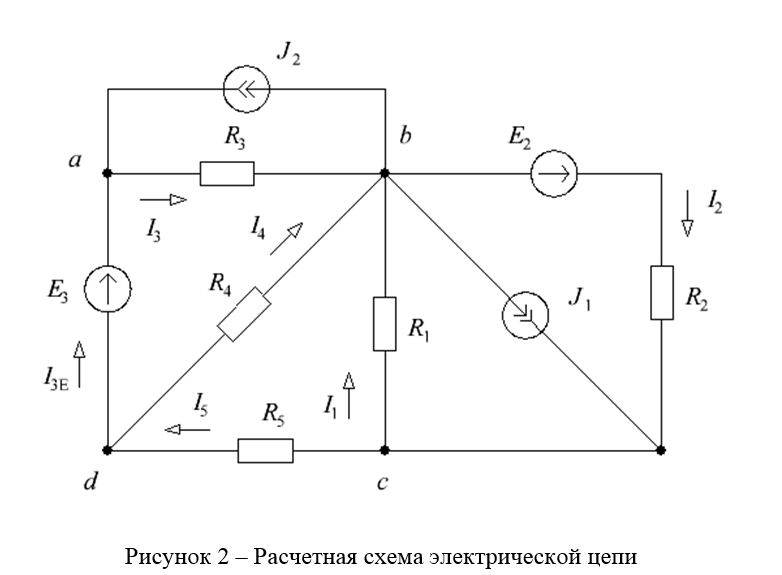

1. Составим расчетную схему электрической цепи, выберем условно-положительные направления токов в ветвях (см. рис. 2).

2. Выполним эквивалентное преобразование источников тока в источники ЭДС (см. рис. 3).
