Выполнить лабораторную работу:

Определение температурного коэффициента сопротивления металлов.

Цель работы: определить среднее значение температурного коэффициента сопротивления меди.

Приборы и принадлежности: виртуальная интерактивная установка «Определение температурного коэффициента сопротивления металлов».

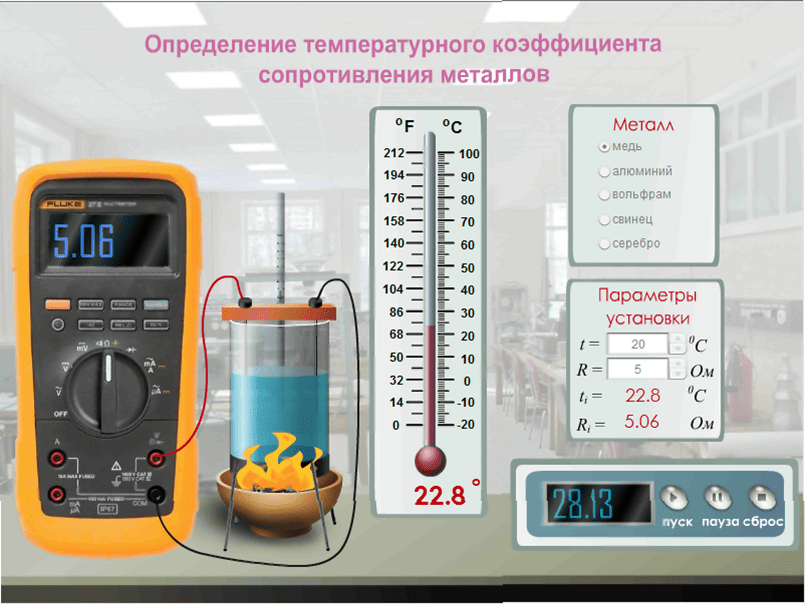

Рис. 1.  Виртуальная интерактивная установка

Порядок выполнение работы

1. Подготовьте в тетради таблицу для записи результатов измерений и вычислений.

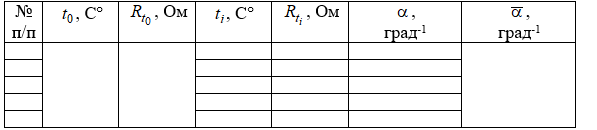

Таблица

2. Залейте в сосуд воду на 2/3 высоты сосуда. Внимание: заливая воду в сосуд, примите меры к тому, чтобы вода не попала внутрь пробирки.

3. Вставьте в пробирку термометр.

4. Выждав некоторое время, пока выровняются температура воды и катушки прибора, запишите показания термометра t₀.

5. Измерьте мультиметром сопротивление катушки R_t0, и запишите результаты в таблицу.

6. Подключите спираль к источнику тока и установите напряжение не более 24 В.

7. Следите за повышением температуры катушки. Когда температура катушки окажется кратной 10, т.е.  t_i=30, 40, 50 С° измерьте сопротивление катушки. Результаты измерений запишите в таблицу.

8. Используя результаты первого опыта и трех последующих ( t_i, R_i), вычислите для каждого опыта значение температурного коэффициента сопротивления меди по формуле:

9. Найдите среднее значение температурного коэффициента сопротивления меди

10. Начертите график зависимости R от температуры t (в масштабе).
