Условие задачи

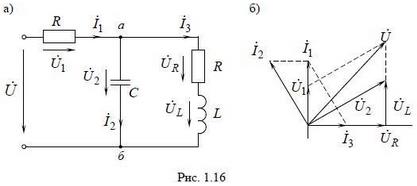

Построить векторную диаграмму цепи (рис. 1.16а) для общего случая и определить величину емкости C, при которой в цепи может возникнуть режим резонанса токов, если: R = 6 Ом; L = 12,7 Гн; f = 100 Гц.
Ответ
Построение диаграммы (рис. 1.16б) в общем случае удобнее начинать с ветви, содержащей последовательные элементы R и L, задаваясь током . Тогда вектора напряжений этой ветви:
По второму закону Кирхгофа ...
