Условие задачи
Привести залежь «Б» с размещёнными на ней скважинами к кольцевой схеме (рис. 2.2.а).
Исходные данные.
По данным геологоразведочных работ установлено, что залежь имеет форму, близкую к круговой. Считается, что на залежи целесообразно разместить 3 ряда действующих скважин: первые два ряда – кольцевые, третий – стягивающий.

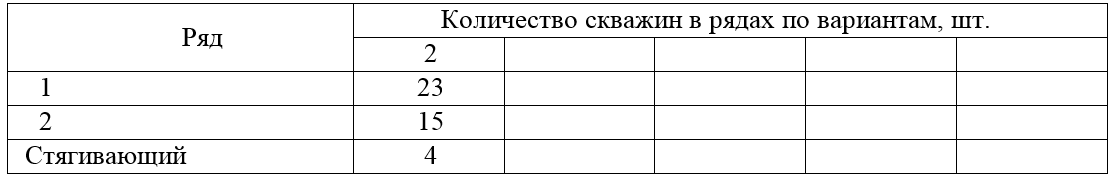

Распределение скважин по рядам для различных вариантов задачи приведено в табл. 2.3.
Таблица 2.3
Сетка размещения скважин по вариантам задачи и длины стягивающих рядов приведены в табл. 2.4.
Таблица 2.4

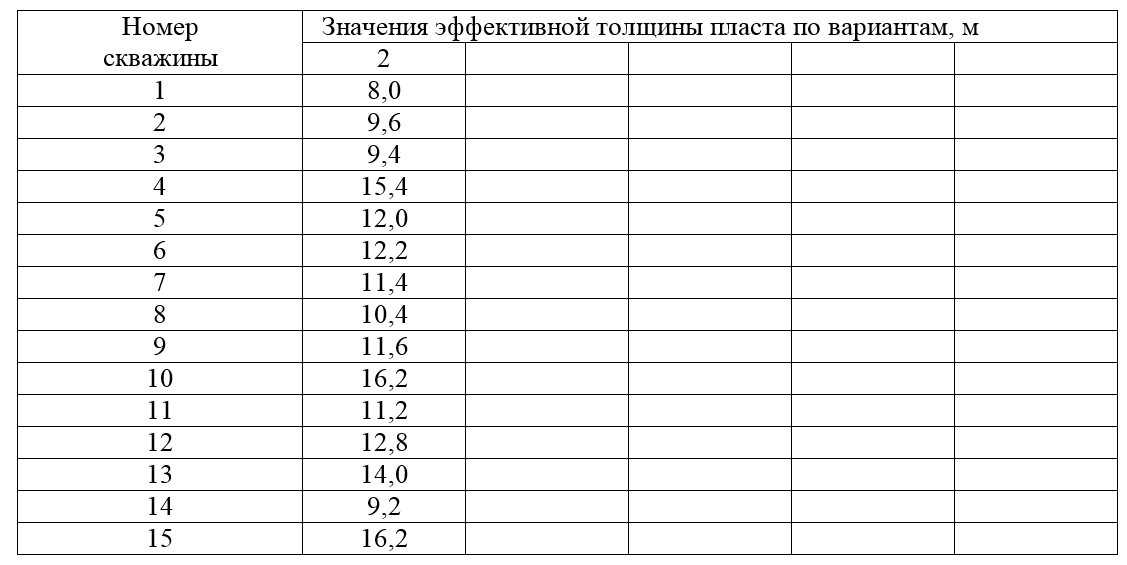

На залежи пробурено 15 разведочных скважин, в которых определены значения эффективной толщины пласта. Результаты этих определений приведены в табл. 2.5.
Таблица 2.5
Данные измерения эффективной толщины пластов
По картам распределения начальной нефтенасыщенной толщины пласта подсчитаны объёмы песчаников между рядами скважин и в целом по залежи (табл. 2.6.).

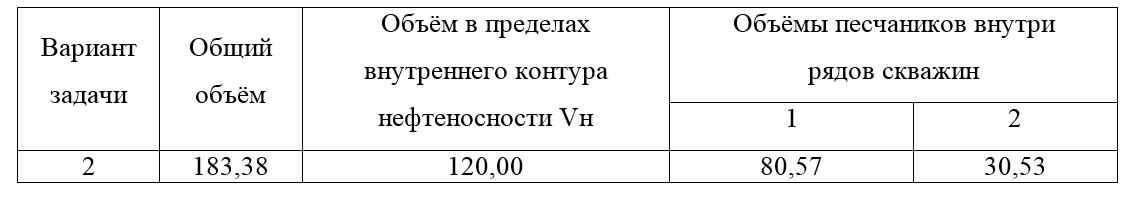

Таблица 2.6
Результаты расчётов по определению объёмов нефтенасыщенных песчаников, x106, м3
По полученным данным построить расчётную модель пласта и привести характеристики её в сводной таблице.
Ответ
1. По данным геологоразведочных работ установлено, что залежь имеет форму, близкую к круговой. Поэтому реальную залежь заменяем круговой кольцевой формы. Это исходит из того, что скважины стягивающего ряда расположены в линии. В таких случаях считается целесообразным заменить реальную залежь, имеющую овальную форму, кольцевой формой. Если вместо стягивающего ряда будет проектироваться стягивающая единичная скважина, то реальную залежь заменяют круговой.
2. Определяем среднюю нефтенасыщенную толщину пласта:
