Два хранилища с керосином сообщаются со стальным сифоном, имеющим длину Lи диаметр d. Отметки уровней керосина в хранилищах отличаются на величину Н. От нижнего хранилища отходит стальная труба диаметром dс
- Гидравлика
Условие:

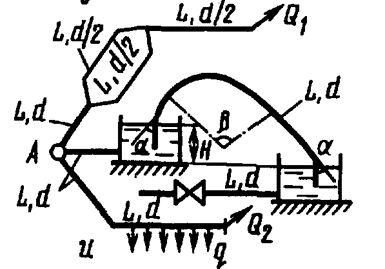

Два хранилища с керосином сообщаются со стальным сифоном, имеющим длину L и диаметр d. Отметки уровней керосина в хранилищах отличаются на величину Н. От нижнего хранилища отходит стальная труба диаметром dс задвижкой и толщиной стенок е. От пункта А отходят стальные трубопроводы с последовательным и параллельным соединениями, имеющие объемные расходы соответственно Q2 и Q1. На втором участке последовательного соединения производится равномерная путевая раздача воды q.
Определить:
1. Объемный расход в сифоне при заданном диаметре.
2. Потери напора на участках с последовательным соединением.
3. Начальную скорость V0 движения керосина в стальном трубопроводе, при которой давление при мгновенном закрытии задвижки достигает величины р, если перед закрытием задвижки в трубопроводе давление ро.
Распределение расхода в параллельных ветвях трубопровода
Дано: d = 0,25 м, L = 2,5 + 102 = 102,5 м, Q1 = 17∙10-4 м3/с,
Q2 = 16∙10-4 м3/с, q = 3∙10-2 л/с = 3∙10-5 м3/с, α = 450,
β = 900, Н = 1,4 м, е = 7 мм = 0,007 м, р0 = 4·105 Па,
р = 2,2·106 Па
Qс = ? h = ? υ0 = ? Qп1= ? Qп2= ?
Решение:
1. Разность уровней керосина в хранилищах равна сумме всех потерь напора в сифонном трубопроводе, вычисленных по формуле: Н = hl+hм ,
где hl потери напора по длине трубопровода; hм потери напора на местные сопротивления.
Определим потери напора по длине по формуле Дарси-Вейсбаха:
а местные потери напора по формуле Вейсбаха:
