Вода при пяти градусах Цельсия подается под давлением, определяемым манометром М, в открытый бак. Заданы коэффициент гидравлических потерь вентиля, длины труб. Найти расход воды в трубопроводе.

11 марта 2025
Гидравлика

Условие:

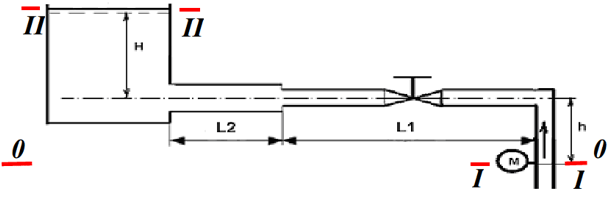

Вода при 5°С подается под давлением, определяемым манометром М, в
открытый бак, в котором глубина составляет Н (рис. 2). Заданы коэффициент гидравлических потерь вентиля ζвент, длины труб L₁, L₂, h, их диаметры d₁, d₂. Абсолютная эквивалентная шероховатость всех труб Δ. Найти расход воды в трубопроводе.

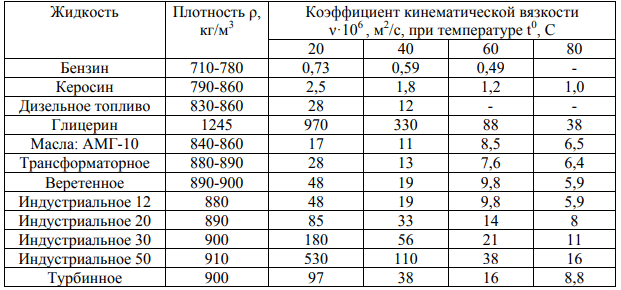

Таблица П.А.3

Физические свойства некоторых жидкостей

Решение:

Справочные данные, которые потребуются для решения задачи, находим в приложении А: по табл . П .А .3 средняя плотность воды = 1000 кг/м³; коэффициент кинематической вязкости при 5С = 1,519 10^-6 м²/с .

Применим уравнение Бернулли для горизонтальной плоскости в месте установки манометра I-I и свободной поверхности бака II-II. Плоскость сравнения 0-0 проведем через плоскость I-I.
