Условие задачи

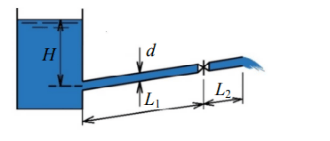

Из бака по чугунному трубопроводу вытекает вода. Трубопровод состоит из двух участков, разделяемых полностью открытой задвижкой, диаметр трубопровода на которых одинаков и равен d = 300 мм. Длина первого участка равна L1 = (40 + 2 ∙ 4) = 48 м, а второго L2 = (5 + 0,3 ∙ 1) = 5,3 м. Расход в трубопроводе Q = (100 + 1 ∙ 4) = 104 м3/час. Отметка трубопровода в месте подключения к баку Zн = (9,7 + 0,5 ∙ 1) = 10,2 м, а в конце Zк = (14,2 + 0,4 ∙ 1) = 14,6 м. Необходимо определить напор в баке H, если температура воды равна t = 5 оС.
Определить кинематическую вязкость воды при различных температурах можно по формуле Пуазейля, тогда для 5оС:
Ответ
Число Рейнольдса:
- режим турбулентный
Потери напора в трубопроводе определяются по формуле Вейсбаха - Дарси:
