Условие задачи

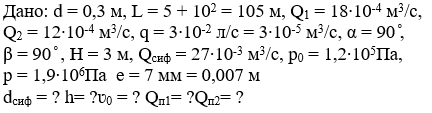

Из источника А вода подается в разветвленную сеть. Магистральный трубопровод имеет последовательные участки с объемным расходом Q2, длиной L, диаметрами d, d/2, d/3 и параллельные ветви с объемным расходом Q1, имеющие диаметры d/2. На одном из участков имеется путевой объемный расход воды q. По ответвлению вода подается в резервуар, который связан посредством сифонного трубопровода с другим резервуаром. Разница уровней в резервуарах H. Сифонный трубопровод выполнен с углами поворота α и β, имеет сетку с обратным клапаном. От нижнего резервуара отходит чугунный трубопровод с толщиной стенок е, в котором перед закрытием задвижки имеется давление р0, а давление при мгновенном закрытии задвижки возрастает до р.
Определить:
1. Распределение расхода в ветвях трубопровода на параллельных участках.
2. Потери напора на последовательных участках трубопровода.
3. Начальную скорость V0движения воды в чугунном трубопроводе с задвижкой.
4. Диаметр сифона.
Ответ
1. Определим распределение расхода на параллельных участках.
Потери напора в трубопроводе с непрерывным путевым расходом:
где QT транзитный расход, равный
;
путевой расход:
