Условие задачи

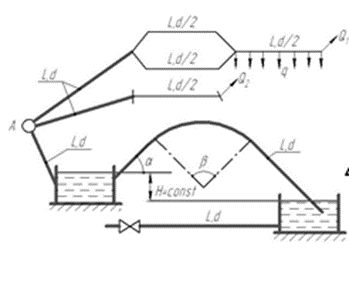

Из нефтехранилища А нефть подается в накопительный резервуар, где поддерживается постоянный уровень. Из резервуара-накопителя нефть поступает в приемный резервуар под напором Н при помощи сифонного нефтепровода диаметром d под углами α и β. От хранилища А по чугунному трубопроводу нефть подводится к двум параллельным ветвям каждая длиной L и диаметром d/2 с объемным расходом Q1. Система последовательно соединенных трубопроводов состоит из двух участков каждый длиной L, диаметрами d, d/2 с объемным расходом Q2. Третий участок, кроме транзитного объемного расхода Q1, имеет равномерно распределенный путевой объемный расход q. От приемного резервуара отходит чугунный трубопровод диаметром d, толщиной стенок е и объемным расходом Q, заканчивающийся задвижкой
Определить:
1. Объемный расход в сифоне.
2. Повышение давления ∆рв чугунном трубопроводе при внезапном закрытии задвижки.
3. Потери напора по длине нефтепровода на участках последовательного соединения.
4. Распределение расхода нефти на параллельных участках нефтепровода.
Ответ
Дано: d = 0,2 м, L = 400 м, Q1 = 20∙10-2 м3/с,
Q2 = 20∙10-2 м3/с, q = 3,5∙10-2 л/с = 3,5∙10-5 м3/с, = 45,
= 90 , Н = 1,3 м, Q = 35∙10-3 м3/с, е = 5 мм
Qп1= ?Qп2= ? ∆р = ?h = ? Qсиф= ?
1. Определим распределение расхода по параллельным ветвям.
Расход жидкости в точке разветвления распределяется по двум ответвлениям. Следовательно:
где Qп..., Q расходы в параллельных ветвях.
