Определить основные рабочие технологические параметры центробежного насоса, откачивающего нефть из резервуара с абсолютным давлением над уровнем нефти Р0. Давление на входе и выходе насоса равно

Определить основные рабочие технологические параметры центробежного насоса, откачивающего нефть из резервуара с абсолютным давлением над уровнем нефти Р₀. Давление на входе и выходе насоса равно соответственно Р₁ и Р₂ и измеряется манометрами в точках с геодезическими отметками Z₁ и Z₂. Показания расходомера насоса и ваттметра двигателя насоса составляют соответственно Q и W. Основные параметры насоса: диаметры всасывающего и нагнетательного патрубков равны между собой и равны D, частота вращения вала насоса n, номинальные параметры насоса Qo и Нo, допустимый кавитационный запас насоса при перекачке нефти h_доп. Насос перекачивает нефть плотностью r и с давлением насыщенных паров Рs. Потери напора во всасывающем трубопроводе принять равными 3м.

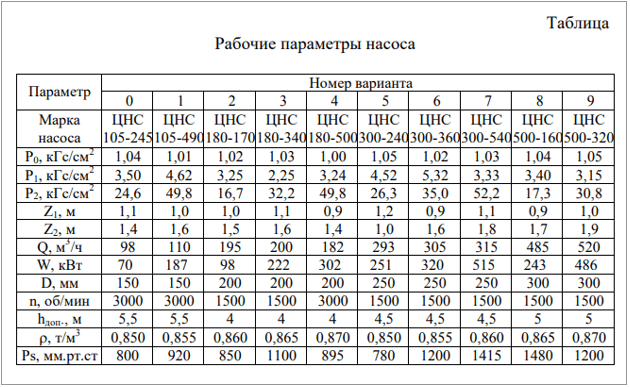

Примечание. К основным рабочим технологическим параметрам насоса относятся: напор, развиваемый насосом; допустимая высота всасывания; коэффициент быстроходности, полезная мощность насоса; к.п.д. насосного агрегата. Численные значения параметров насоса и характеристика перекачиваемой насосом нефти даны в таблице.

Дано: Марка насоса ЦНС 105-490,

Р₀ = 1,01 кГс/см² = 1,01·98100 = 99081 Па,(1,0 кГс/см² = 98100 Па),

Р₁ = 4,62 кГс/см² = 4,62·98100 = 453222 Па,

Р₂ = 49,8 кГс/см² = 49,8·98100 = 4885380 Па,

z₁ = 1,0 м, z₂ = 1,6 м, Q = 110 м³/ч = 0,0305 м³/с,

W = 187 кВт, D = 150 мм = 0,15 м, n = 3000 об/мин,

h_доп = 5,5 м, ρ = 0,855 т/м³ = 855 кг/м³,

Рs = 920 мм.рт.ст.  = 122636 Па, (133,3 Па = 1 мм.рт.ст.),

h_вс = 3 м

К основным параметрам центробежных насосов относятся величины, которые характеризуют работу насосов как гидравлических машин, а именно:

1. Производительность или подача;

2. Давление на входе и выходе насоса (напор на входе и выходе);

3. Полное давление, развиваемое насосом;

4. Полный напор, развиваемый насосом;

5. Коэффициент полезного действия;

6. Мощность;

7. Кавитационный запас насоса;

8. Критический и допустимый кавитационные запасы насоса;

9. Допустимая высота всасывания насоса;

10. Коэффициент быстроходности насоса.
