Определить приведенную пьезометрическую высоту поднятия воды hx в закры-том пьезометре (соответствующую абсолютному гидростатическому давлению в точке А)
- Гидравлика
Условие:

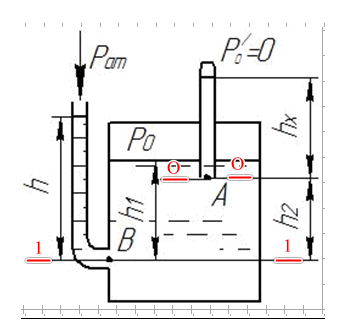

1. Определить приведенную пьезометрическую высоту поднятия воды hx в закрытом пьезометре (соответствующую абсолютному гидростатическому давлению в точке А), если показание открытого пьезометра h= 3,5м, расстояние от точки В до свободной поверхности жидкости в резервуаре h1= 1,0м, а точка А расположена выше точки В на величину h2=1 м .

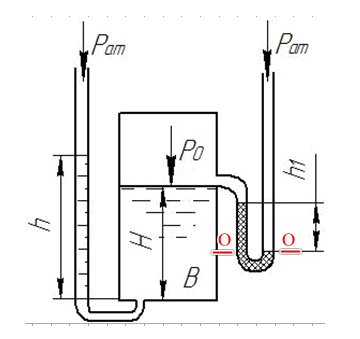

2. Закрытый резервуар В, заполненный водой, снабжен ртутным вакуумметром и пьезометром.
Определить абсолютное давление Po над свободной поверхностью в резервуаре и высоту поднятия воды в пьезометре h, если глубина воды в резервуаре H=4,0м, а разность уровней ртути в вакуумметре h1 = 0,04 м рт. ст.
Решение:
1. Проводим через точки А и В, плоскости сравнения О-О и 1-1, соответственно и составляем для них уравнения равенства давлений:
Плоскость 1-1: рат + ·g·h = р0 + ·g·h1, (1)
Плоскость 0-0: р*0 + ·g·hx = р0 + ·g·(h1 - h2), (2), Вычитаем из уравнения (2), уравнение (1):
р*0 + ·g·hx - рат - ·g·h = - ·g·h2 , отсюда находим:
hx = h - h2 + (р...
