Определите расход воды, вытекающей из трубы, и манометрическое давление в точке В, расположенной на расстоянии 4 м от дна резервуара. Уровень в резервуаре поддерживается постоянным 9 м. Длина верхнего участка трубы 10 м и 10 м, диаметр 160 мм.

«Определите расход воды, вытекающей из трубы, и манометрическое давление в точке В, расположенной на расстоянии 4 м от дна резервуара. Уровень в резервуаре поддерживается постоянным 9 м. Длина верхнего участка трубы 10 м и 10 м, диаметр 160 мм.»
  • Гидравлика

Условие:

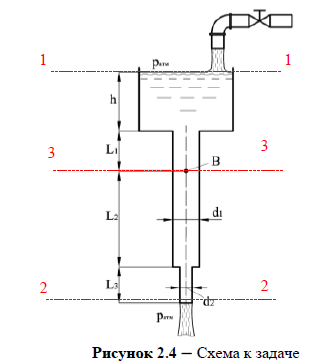

Определить расход воды, вытекающей из трубы, и манометрическое давление в точке В, расположенной на расстоянии L1 = 4 м от дна резервуара. Уровень в резервуаре поддерживается постоянным h = 9 м. Длина верхнего участка трубы L1 = 10 м и L2 = 10 м, диаметр d1 = 160 мм. Диаметр нижнего участка d2 = 110 мм , длина L3 = 4 м. Скоростным напором в резервуаре пренебречь. Коэффициенты гидравлического трения для соответствующих участков трубы принять равными λ1 = 0,0233; λ2 = 0,025;

Исходные данные:
h = 9 м; L1 = 4 м; L2 = 10 м; L3 = 4 м; d1 = 160 мм = 0,16 м; d2 = 110 мм = 0,11 м; λ1 = 0,0233; λ2 = 0,025;

Решение:

Составим уравнение Бернулли.

где 𝛾=𝜌gудельный вес жидкости, Н/м3;
𝛼коэффициент Кориолиса;
g = 9,81 м/с2 ускорение свободного падения;
Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;
V1 и V2 скорости жидкости в сечениях 1 и 2, м/с;

Проводим 2 сечения: 1-1 на уровне верхнего водоема, 2-2 на выходе из трубы. Плоскость сравнения совмещаем с сечением 2-2. Скоростью на поверхности ...
