Требуется определить: 1. Силу избыточного гидростатического давления на 1 погонный метр длины стенки, предварительно построив эпюру гидростатического давления. 2. Положение центра давления.

Условие:

Подпорная стенка прямоугольной формы имеет высоту H, ширину b, плотность кладки rкл. Глубина воды перед стенкой h, плотность воды rв = 1000кг/м3.

Требуется определить:

1. Силу избыточного гидростатического давления на 1 погонный метр длины стенки, предварительно построив эпюру гидростатического давления.

2. Положение центра давления.

3. Запас устойчивости K подпорной стенки на опрокидывание.

4. Ширину стенки b3 при запасе устойчивости К = 3.

Исходные данные: Н = 3,5м; h = 2,7м; b = 0,9м; rкл = 2150кг/м3.

1. Гидростатическое давление жидкости определяется по формуле:

где h глубина погружения точки, в которой определяется давление.

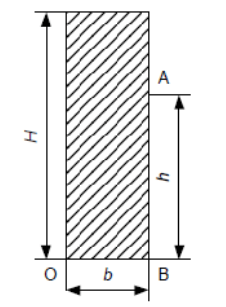

Эпюра гидростатического давления на плоскую стенку представляет собой треугольник (рис. 1):

рА = 0; рВ = 10009,812,7 = 26,487кПа.
