Условие задачи
Здание школы 3-х этажное , кирпичное , перекрытия железобетонные, имеет два внутренних лестничных «стояка». Высота потолков – 2,7м. В горизонтальном разрезе имеет форму буквы «П». В школе имеются 45 учебных аудиторий, стандартного размера 12х6 м .
На удалении 120 м от основного здания находятся учебные школьные мастерские, где кроме всего прочего, располагается кабинет заместителя директора. Здание мастерских кирпичное, одно этажное, высота потолков 2,7м.
В школе уже существует две компьютерные сети:
- административная сеть, объединяющая компьютеры директора, секретаря и
бухгалтерии – 5 рабочих мест, 1 этаж правое крыло здания;
- автономная ЛВС кабинета информатики -15 рабочих мест, 2-й этаж , правое крыло, окна выходят во внутренний двор здания;
Школа имеет доступ к сети ИНТЕРНЕТ, точка входа в комнате лаборантов
компьютерного класса (2-й этаж, правое крыло здания) – отдельное рабочее место 1ПК.
Все компьютеры однотипные, ОС Windows, прикладное ПО однотипное, за исключением
3-х ПК бухгалтерии , на которых установлена кроме того ПО 1С.Бухгалтерия.
Кроме этого еще в 5-ти кабинетах имеются демонстрационные компьютеры с
проекторами, и в библиотеке одно рабочее место, включающее в себя ПК и МФУ.
При создании компьютерной сети, планируется:
- развѐртывание, дополнительно 3-х компьютерных классов (обозначено на схеме здания «1»);
- создание файл-сервера, для нужд школьной библиотеки (размещение сервера на усмотрение разработчика);
- организация 4-х рабочих мест для заместителей директора (обозначено на схеме здания «2»);
- организация 5-ти рабочих мест в учительской (обозначено на схеме здания «3»);
- организация видео наблюдения, по периметру основного здания (4 точки), внутри здания 12 точек, и 2 точки в здании школьных мастерских;
- в каждой учебной аудитории школы иметь минимум одно рабочее место;
Цели использования сети:
- Обучение школьников различным дисциплинам с использованием сетевых технологий.
- Доступ к информационным ресурсам (библиотека, Интернет).
- Демонстрация видео уроков (в том числе и через Интернет) .
- Голосовое общение по сети (в том числе и через Интернет)
- Одновременная трансляция видео и передача голосовых данных.
Требуемые характеристики сети:
- скорость передачи достаточная для поддержания видео и голосового трафика;
- возможность организации доступа в сеть Интернет;
- создание единого информационного пространства для структурных подразделений учреждения;
- логическое структурирование информационной сети, разграничение прав доступа для отдельных сегментов;
- возможность ограничения доступа пользователей к ресурсам сети;
- масштабируемость сети, то есть способность легко расширяться;
- обеспечение отказоустойчивости, надѐжности, защиты и управляемости сети в целом.

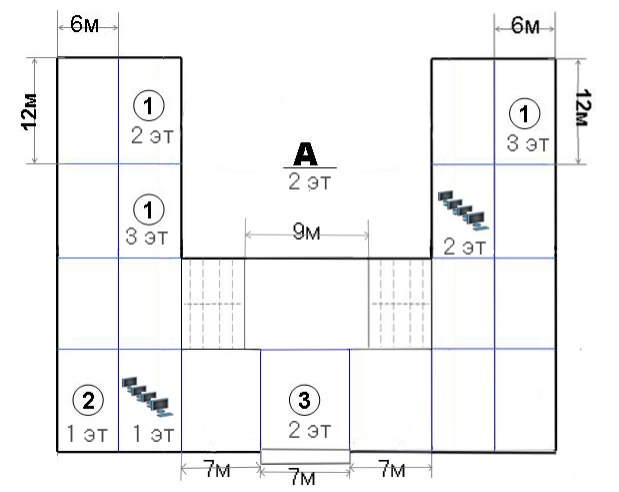

Рис.1 – План основного здания школы с имеющимися ЛВС.

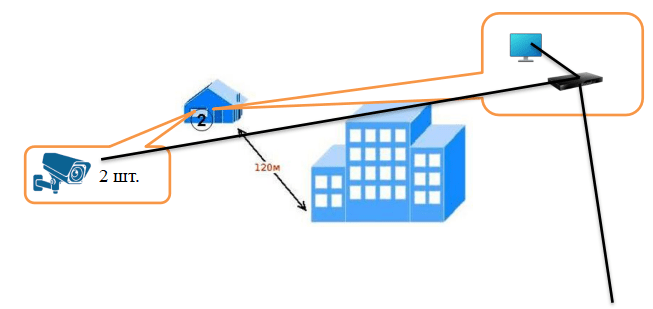

Рисунок 2. Схема взаимного расположения основного и дополнительного зданий школы
Рисунок 3. Примерная схема распределения коммутаторов
Задание. Учитывая исходную информацию (примерный план здания образовательного заведения, количество и специфику оборудования и применяемые технологии) спроектировать структурированную кабельную сеть (собрать исходные данные; выбрать: размер и структуру сети, оборудование, сетевые программные средства; рассчитать примерную стоимость оборудования (с учѐтомСКС).
Необходимо спроектировать структурированную кабельную сеть для компьютерной сети школы.
Используя исходные данные определить:
- Определить необходимый состав оборудования (количество, характеристики и т.д.).
- Определить состав типового рабочего места.
- Определить способ сегментирования и объединения сегментов, используемые технологии ПД.
- Определить порядок размещения сетевого активного оборудования.
- Определить тип кабельной продукции, места «входа» в учебные аудитории, порядок монтажа.
- Используя рисунок 3 и планировки этажей в приложении, создать схему ЛВС школы и определить еѐ физическую топологию. Составить поэтажные план-схемы размещения рабочих мест, с указанием количественного и качественного состава.
Таблица 1. Примерный план проведения работ:
Таблица 2. Примерная смета затрат на СКС
Ответ
Примерные поэтажные схемы
Рисунок П1. Общая схема 3-х этажей
