Если коротко, то 25.03.25 я проводил газодинамические испытания газотурбинного газоперекачивающего агрегата. В ходе них, я вывел его на режим, превышающий номинальные обороты на 5%. Номинальные обороты - 8200 об/мин, а я разогнал его до 8600 об/мин. Спустя минуту после выхода на этот режим он аварийно остановился по причине аварийно высокой температуры колодок опорного подшипника. Вскрыв подшипниковый узел, я охуел... Там разъебало опорные колодки и маслосъёмные втулки. Вибрации при этом не было, давление масла на входе в подшипники было в допуске и никак не менялось. Мне завтра нужно уже составить акт расследования по данному отказу, но сцуко произошедшее не поддается логике.

Я уже не знаю куда копать, осталось только нейронку подключать и просить дать ответ почему в подшипнике скольжения произошло пропадание масляного клина и жидкостное трение перешло в сухое при условии, что датчики вибрации не зафиксировали никаких колебаний.
Что могло произойти в данной ситуации?

Расчет гибких стропов
определить длину ветви стропа где размеры неизвестно
определить усилие в одной ветви стропа При расчете натяжения ветви цепного стропа, предназначенного для
перемещения грузов, имеющих температуру свыше 300°С, но не более 500°С
расчетный вес груза повышается на 25%, свыше 500°С – на 50% (учитывается
Рис. 1. Схема для расчета усилий
в ветвях стропа
коэффициентом в расчетной формуле соответственно 1,25 или 1,5).
дано масса груза 2 тонна

Mo=30kHm
P=80kH
q=28kH/m
l=5.9m
a=1.3m
a1=3.4m
k=2.6
Задание - составить уравнения изгибающих моментов и поперечных сил
построить эпюры

Через Пункт А и Б расстояние между которыми 340 км, проходит прямолинейное шоссе. Из пунктов А и Б по этому шоссе одновременно начали двежение автомобиль и автобус. Автомобиль едет с постоянной скоростью 65 км/ч автобус с постоянной скоростью 60 км/ч оба не делают остановок. Какое рассстояние будет между автомобилем и автобусов через час прсле начала движения. Найдите все возможные варианты

Найти расстояние по горизонтали от точки \( A \) касания колеса с полом до центра тяжести вилочного подъемника с грузом. Размеры на рисунке указаны в метрах. Вес подъемника 3.5 кН, вес поднимаемого груза 1.5 кH.

\( \)
\( \)
\( \)Вот текст, который ты описал на изображении:


---


Описание:


На изображении представлена диаграмма или схема балки с опорами и нагрузками.


*   Балки: Горизонтальная линия представляет саму балку.
*   Опоры: На балке расположены два символа опор. Левая опора выглядит как шарнирная, а правая — как роликовая опора.
*   Нагрузки:
    *   Равномерно распределенная нагрузка (UDL), действующая вниз с левой стороны балки.
    *   Равномерно распределенная нагрузка (UDL), действующая вверх с правой стороны балки.
    *   Моментная нагрузка на левой опоре, вызывающая противочасовую ротацию.
*   Размеры: Размеры указаны линиями и стрелками, показывающими длины 2 м, 4 м и 2 м.


Распознавание текста:


*   q = 2 кH/м (Вероятно, это величина равномерно распределенной нагрузки в килоньютах на метр)
*   m = 4 кH. (Вероятно, это величина моментной нагрузки в килоньютах.)
*   2M (Вероятно, это указывает на 2 метра)
*   4M (Вероятно, это указывает 4 метра

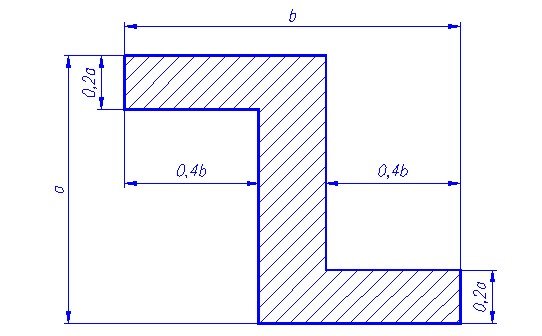

Задание : Подобрать сечение балки в виде квадрат, допускаемое напряжение 110МПа , эпюра Qy, эпюра Mx , Определить описание сечение

Определить режим движения воды (v= 1,1463 • 10-* м7/с), керосина (v= 2,5•10-6 мж/с), и нефти (v= 8,54-10-* м7/с), при температуре 15°С в напорной трубе диаметром d=100 мм, если протекающий по ней расход равен Q= 45 дм%/.

Vocabulary: Choose the correct option

Match the basic components of a typical pipe system with their names.

Перетащите ответы в правильном порядке в нужные ячейки

7
\( \qquad \)
4
\( \qquad \)

6
\( \qquad \)
3
\( \qquad \) Перетащите ответ сода

1
\( \qquad \)
Перетащите ответ сода

2
\( \qquad \)
Перетащите ответ сюда

5

Перетащите ответ сода

Pipe

Tee

Valve

Inlet

Outlet

Pump

Elbow

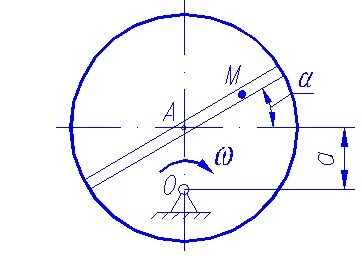

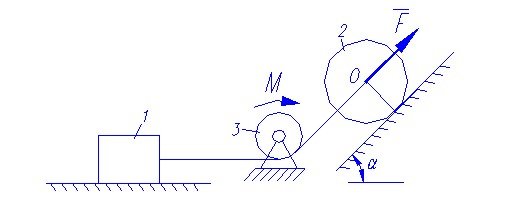

По заданному уравнению прямолинейного поступательного движения груза 1 определить скорость, а также вращательное, центростремительное и полное ускорение точки M механизма в момент времени tl . Схема механизма показана на рисунке 1 , а данные для расчета помещены в таблице К-2.

Таблица К2.1
\begin{tabular}{|c|c|c|c|c|c|c|}
\hline \multirow[t]{2}{*}{Номер варианта} & \multicolumn{4}{|c|}{Радиусы, см} & \multirow[t]{2}{*}{\[
\begin{array}{c}
\text { Уравнения } \\
\text { двнжения } \\
\text { груза } 1 \\
\mathrm{x}=\mathrm{x}(\mathrm{t}) \\
(\mathrm{x}-\mathrm{B} \mathrm{~cm}, \mathrm{tB})
\end{array}
\]} & \multirow[b]{2}{*}{\( \mathrm{t}_{1}, \mathrm{c} \)} \\
\hline & \( \mathrm{R}_{2} \) & \( \mathrm{r}_{2} \) & \( \mathrm{R}_{3} \) & \( \mathrm{r}_{3} \) & & \\
\hline 1 & 60 & 45 & 36 & - & \( 10+100 \mathrm{t}^{2} \) & 1 \\
\hline
\end{tabular}

Рисунок 1. - Схема механизма

На концах стержня массой 2 кг и длиной 2 м закреплены одина￾ковые шары массами 1 кг и радиусами 20 см. Центры шаров совпадают
с концами стержня. К середине стержня прикреплен диск массой 800 г
и радиусом 40 см. Плоскость диска параллельна стержню. Найти момент
инерции системы относительно оси, проходящей через центр одного из
шаров перпендикулярно плоскости диска.

построй нагрузочную диаграмму усилия резания на переходах Fz1 2200 Fz2 3000
скорости резания на переходах
V1 120 V2 140
кпд станка при полной нагрузке 0,7

Время резания
на переходах tp1 1
tp2 1,2
время паузы t0 1
синхронная скорость двигателя nс 1500

Тема: Определение перемещения в балке при прямом изгибе. Определить с помощью метода начальных параметров значения прогибов(v) и и углов поворота (фи) поперечных сечений в характерных точках по длине балки; определить с помощью метода Мора значения кинематических начальных параметров v0 и фи0 и скачков дельта фи, а также значения v и фи во всех сечениях балки; построить эпюры v и фи, указав их особенности (точки максимума и минимума, скачки, изломы и точки перегиба). Определить числовые значения наибольших прогиба и угла поворота, приняв модуль упругости стали Е = 2,1•10^5 МПа = 2,1*10*4 кН/см.
Балка (длина 7.2м)
Слева жесткая заделка, правее, через 1.2 м, находится врезанный шарнир, к нему приложена сверху сила P=20кН, ещё правее через 1.2м начинается распределенная нагрузка q=28кН/м протяженностью 4.8м (до конца балки). На конце балки, в шарнирной опоре, приложен момент М=9кН*м против часовой стрелки.

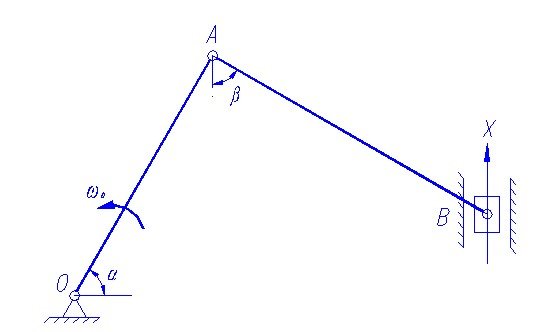

На звено BC шарнирного четырехзвенника действует пара сил с моментом M2 = 200H*m. Определить момент M1 пары сил, который надо приложить к кривошипу OA, для того чтобы механизм находился в равновесии, если длины звеньев BC = 2OA=400мм

Судно строят на прямом киле. Найти метацентрический радиус судна, если аппликата метацентра 4.21 аппликата центра тяжести судна 3.09м и аппликата центра величины 1.94 м при водоизмещении судна 317m с осадкой 3.14 м

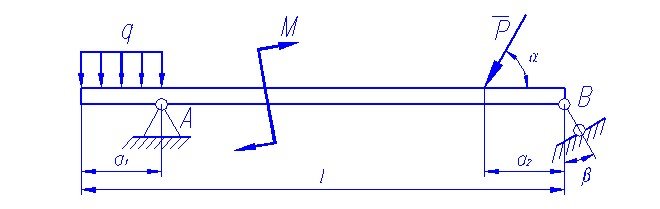

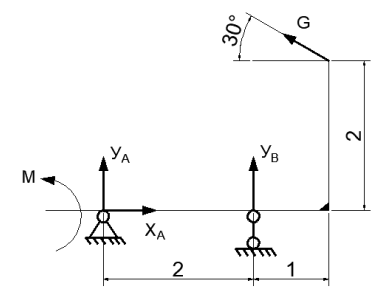

Определить реакции внешних и внутренних связей находящейся в равновесии конструкции, состоящей из двух тел. Расчетные схемы представлены на рисунке, линейные размеры указаны в метрах. На конструкцию действуют силы   и  , распределенная нагрузка интенсивности q и пара сил с моментом М. Силы тяжести тел не учитывать.

Во всех вариантах внутренняя связь – в точке С; тела соединены с помощью шарнира,

Зависит ли г.с.д. от положения точки в пространстве?

Показать графически распределение давления и найти градиент давления при прямолинейно-параллельном движении в пласте несжимаемой жидкости по линейному закону фильтрации, используя следующие данные: длина пласта L = 3900 м, мощность пласта h = 12 м, ширина галереи В = 260 м, коэффициент проницаемости пласта k = 0,75 Д, давление в галерее Р_Г = 2,16 МПа, динамический коэффициент вязкости жидкости µ = 4 cП, дебит галереи Q = 31 м³/сут.

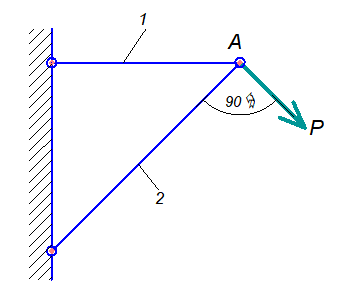

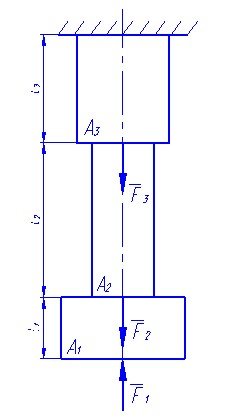

Два стальных стержня, шарнирно соединенных в точке А, находятся под действием силы Р. Первый стержень имеет длину с и площадь поперечного сечения А, второй – длину а и площадь 2А.

1. Найти величину нормальных напряжений, действующих в стержнях.

2. Найти абсолютную и относительную деформации стержней.

Исходные данные:

Р = 140 кH;

а = 2,9 м;

с = 2,1 м;

А = 11 см²

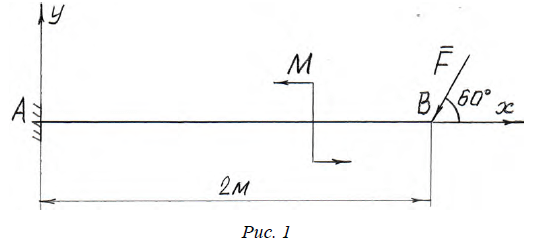

Определить реакции заделки консольной балки.

Исходные данные:

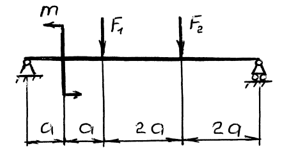

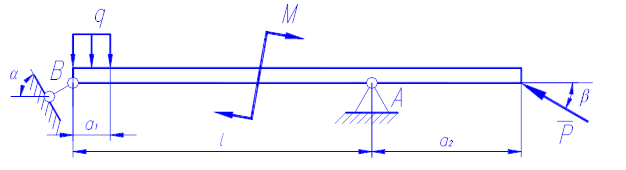

Определить реакций опор

Исходные данные:

Рисунок – Расчетная схема

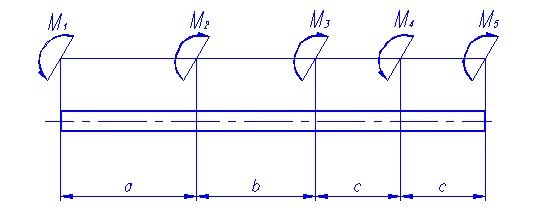

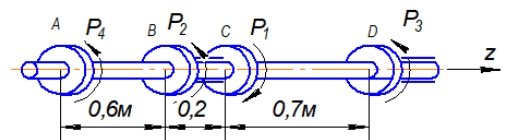

Для вала построить эпюру крутящих моментов, определить диаметр вала на каждом участке и полный угол закручивания. Полученные значения округлить до ближайшего большего числа, оканчивающегося на 0, 2, 5, 8 или по СТС-В 208-75.  Принять для стального вала:

Таблица 1.Исходные данные

Колесо турбины радиусом 1 м из состояния покоя приводят во вращение, при этом за одну минуту при равноускоренном движении оно достигло угловой скорости 24 рад/с. Определить угловое ускорение; число оборотов, которое сделает колесо за это время; линейную скорость точек обода колеса при этой угловой скорости.

Рассчитать передачу клиновыми ремнями расположенную между электродвигателем и редуктором (смотри рисунок 6). Мощность электродвигателя Р₁, угловая скорость ₁ . Передаточное число Работа двухсменная. Характер нагрузки – умеренные колебания. Линия центров шкивов наклонена к горизонтали под углом 70⁰. Результаты вычислений сводить в таблицу.

Исходные данные:

1 –  электродвигатель;

2 – ременная передача;

3 - редуктор цилиндрический;

4 – цепная передача.

Рисунок 6 – Многоступенчатый привод

Для данной балки из условия прочности подобрать номер двутавра.

Исходные данные:
