Каждая схема имеет две оси симметрии, а значит центр тяжести находится на пересечении этих осей и что главные центральные моменты инерции сечений совпадают с осями симметрии. Необходимо найти Jx и Jy.

Дата добавления: 12.08.2024

Условие задачи

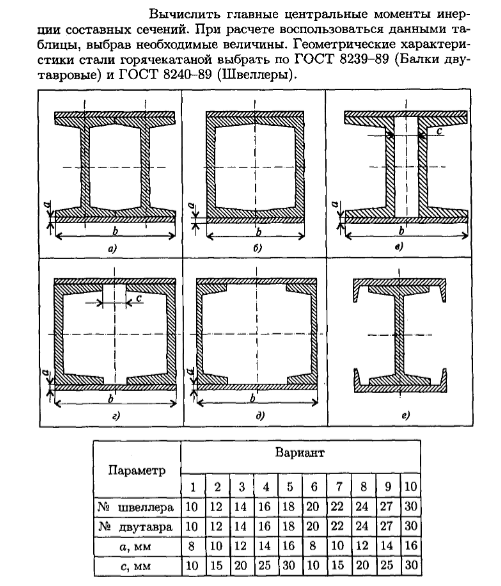

Размеры переведем в см, для удобства обращения со справочными материалами. Каждая схема имеет две оси симметрии, а значит центр тяжести находится на пересечении этих осей и что главные центральные моменты инерции сечений совпадают с осями симметрии. Необходимо найти Jx и Jy. В этом задании размер b не указан, поэтому он подбирается исходя из условий каждой схемы.

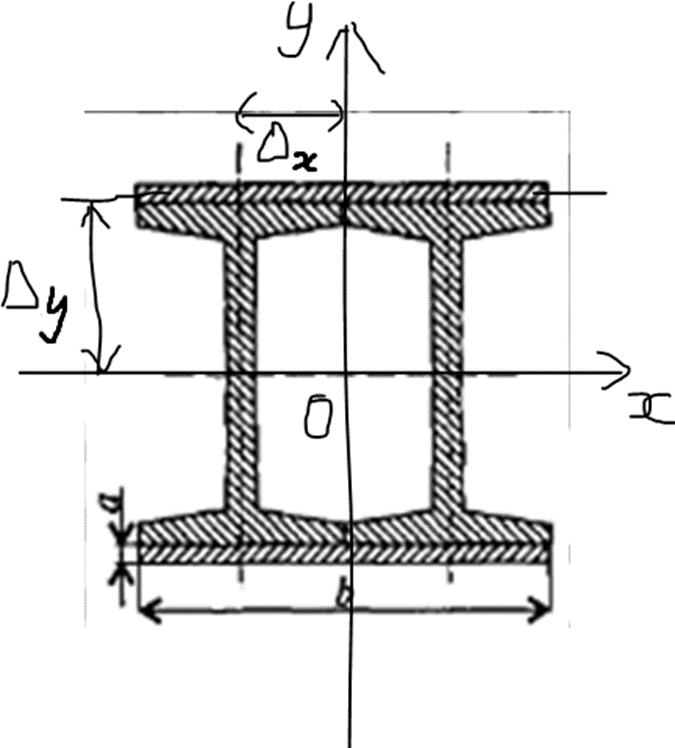

а) Дано:

a = 1.4;

b = 25.

Найти Jx и Jy.

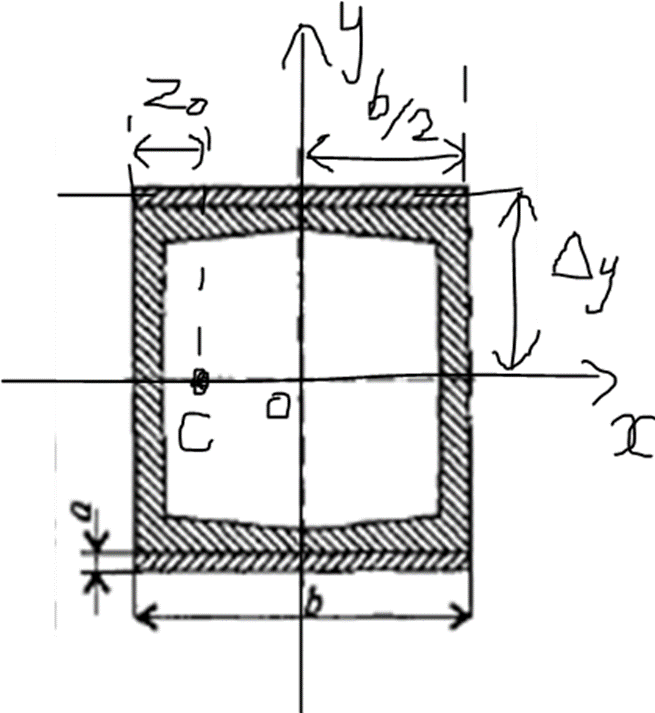

б)

a = 1.4;

b = 19.

Найти Jx и Jy.

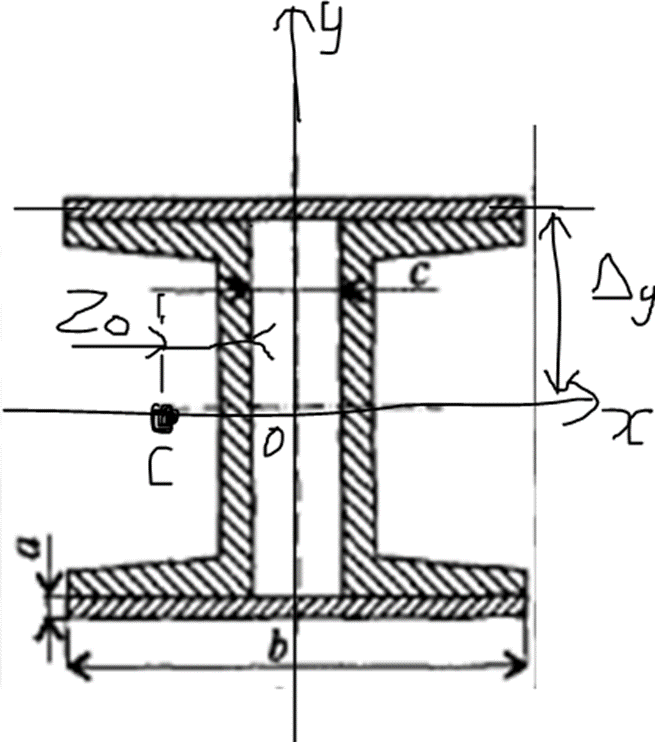

в) Дано:

a = 1.4;

c = 2.5;

b = 21.5.

Найти Jx и Jy.

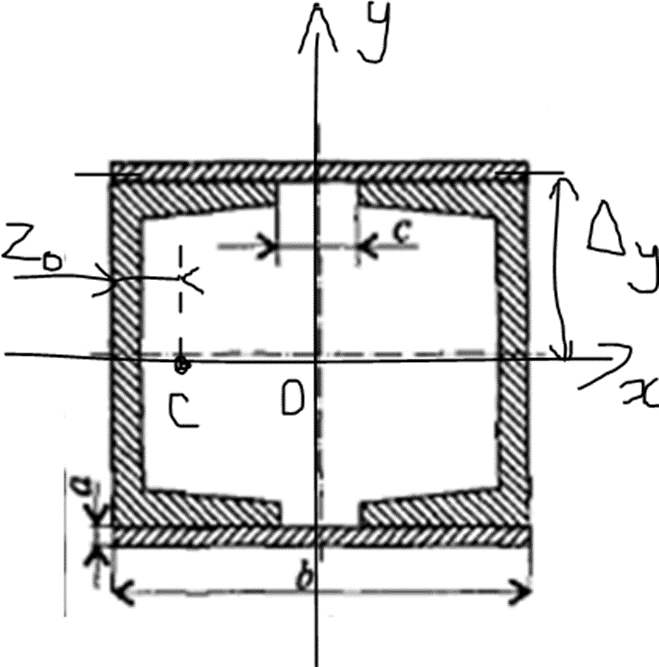

г) Дано:

a = 1.4;

c = 2.5;

b = 21.5.

Найти Jx и Jy.

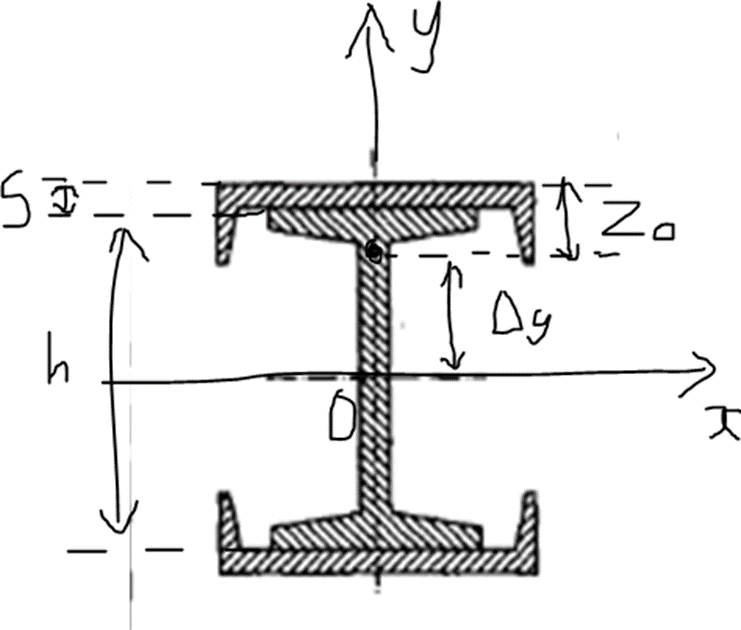

е) Дано:

Найти Jx и Jy.



Ответ

а) Согласно ГОСТ 8239-89:

h = 27;

Jxдвут = 5010;

Jyдвут = 260;

F = 40.2.

В состав сечения входят два двутавра [1] и две пластины [2], в сечении являющихся прямоугольником.

Вычисляем главные центральные моменты сечений для осей X и Y:

Jx = 2 * J1x+ 2 * J2x

Jy = 2 * J1y + 2 * J2y
