Условие задачи
Определить величины вертикальных составляющих напряжений, возникающих в массиве грунта от приложения к его поверхности сосредоточенной силы, равной N, кН, для точек, расположенных на глубинах z1, м и на расстоянии от вертикали, проходящей через точку приложения силы, равном rn, м вправо и влево от нее. Составить таблицу распределения напряжений. Для полученного распределения напряжений построить: а) эпюры напряжений по горизонтальным и вертикальным сечениям для заданных глубин и вертикалей.
Таблица 1.1 – Исходные данные к задаче
Ответ
1. Для горизонтальной оси zn определяем отношения Р/zn2 (в кПа);
2. Затем, задаваясь значениями r, вычисляем значения отношения r/z, находим значение К1 и определяем z: z = К1Р/z2

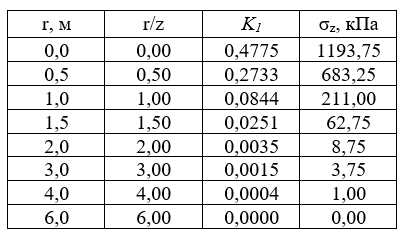

Таблица 1.2 Определение напряжений по горизонтальной оси на глубине z1 = 1 м
Таблица 1.3 Определение напряжений по горизонтальной оси на глубине z2 = 3 м
