Условие задачи
Для измерения активной мощности трехпроводной цепи трехфазного тока с симметричной активно-индуктивной нагрузкой, соединенной звездой или треугольником, необходимо выбрать два одинаковых ваттметра с номинальным током Iн, номинальным напряжением Uн и числом делений шкалы
Исходные данные
Мощность цепи
Коэффициент мощности
Фазное напряжение Uф = 380 В; Схема соединения «треугольник»
Последовательные обмотки ваттметров включены в провода С и А
Обрывы фазы АВ
1. По данным для нормального режима работы цепи:
a) Начертить схему включения ваттметров в цепь;
б) Доказать, что активную мощность трехпроводной цепи трехфазного тока можно представить в виде суммы двух слагаемых;
в) Построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;
г) Определить мощности Р1 и Р2, измеряемые каждым из ваттметров;
д) Определить число делений шкалы
на которые отклоняются стрелки ваттметров.
2. По данным варианта при обрыве одной фазы приемника энергии:
a) Начертить схему включения ваттметров в цепь;
б) Построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;
в) Определить мощности Р1 и Р2, измеряемые каждым из ваттметров;
г) Определить число делений шкалы
на которые отклоняются стрелки ваттметров.
Результаты расчетов записать в таблицу.
Ответ
1. Нормальный режим работы цепи.

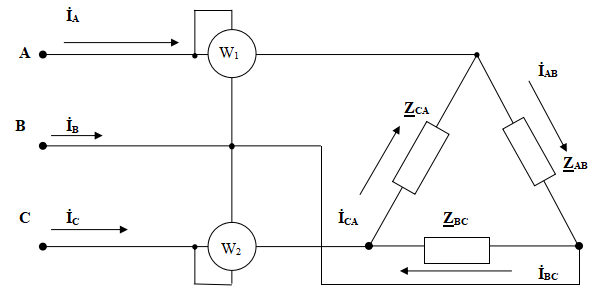

а) Чертим схему соединения в соответствии с шифром. Составляем схему включения ваттметров в цепь.
Рис. 5.1. Схема включения ваттметров в цепь при нормальном режиме работы
б) Мгновенная активная мощность цепи определяется по формуле:
