Условие задачи
Центробежная установка, состоящая из двух одинаковых насосов, характеристика каждого из которых дана в таблице 3, забирая воду из водоема с относительной отметкой уровня +300 м питает резервуар с отметкой +320 м. Длина напорного трубопровода l, а его диаметр d.
В случае переполнения резервуара установка работает на аварийный водопровод (автоматически закрывается задвижка 1 и открывается задвижка 2) и должна обеспечить расход QA при напоре на станции НА (рисунок 3).
При расчетах принять коэффициент гидравлического трения λ = 0,02, а местные потери и общие потери во всасывающих и соединительных трубах принять равным 10% от потерь по длине в нагнетательном трубопроводе.
Частота вращения вала насоса п, об/мин.
Требуется:
- сделать трубопроводную обвязку насосной станции на случай последовательной работы насосов и каждого из них самостоятельно на напорный трубопровод;
- построить характеристику мощности насоса;
- определить подачу насосной станции при параллельной и последовательной совместной работа насосов на резервуар при заданной частоте вращения вала;
- сравнить какое соединение насосов – параллельное или последовательное – выгоднее при работе с заданным числом оборотов на резервуар;
Данные для решения задачи выбрать по таблицам 3 и 4.
Таблица 3 – Варианты данных к контрольному заданию 2
Таблица 4 – Варианты данных к контрольному заданию 2
Ответ
1) Сделать трубопроводную обвязку насосной станции на случай последовательной работы насосов и каждого из них самостоятельно на напорный трубопровод

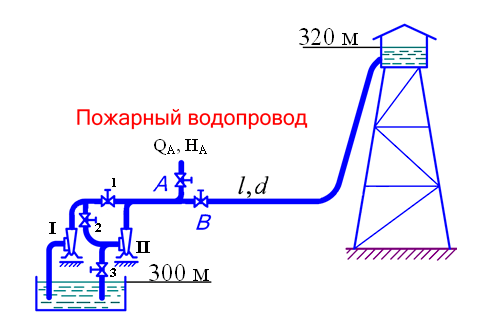

Рисунок 3 Схема работы центробежной установки
а) Самостоятельная работа насоса I: закрыты задвижки 2 и 3;
б) Самостоятельная работа насоса II: закрыты задвижки 1 и 2;
в) Последовательная работа насосов I и II: закрыты задвижки 1 и 3.
2) Построить характер...
