Условие задачи

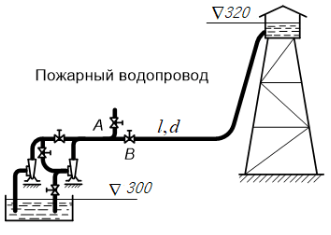

Центробежная установка, состоящая из двух одинаковых насосов, характеристика каждого из которых дана в таблице 3, забирая воду из водоема с относительной отметкой уровня +300 м питает резервуар с отметкой +320 м. Длина напорного трубопровода l, а его диаметр d. В случае переполнения резервуара установка работает на аварийный водопровод (автоматически закрывается задвижка 1 и открывается задвижка 2) и должна обеспечить расход QА при напоре на станции НА.
При расчетах принять коэффициент гидравлического трения λ = 0,02, а местные потери и общие потери во всасывающих и соединительных трубах принять равным 10% от потерь по длине в нагнетательном трубопроводе. Частота вращения вала насоса п, об/мин.
Требуется:
- сделать трубопроводную обвязку насосной станции на случай последовательной работы насосов и каждого из них самостоятельно на напорный трубопровод;
- построить характеристику мощности насоса;
- определить подачу насосной станции при параллельной и последовательной совместной работа насосов на резервуар при заданной частоте вращения вала;
- сравнить какое соединение насосов – параллельное или последовательное – выгоднее при работе с заданным числом оборотов на резервуар;
- выяснить, сможет ли один насос при заданном числе оборотов вала удовлетворить требованиям работы на аварийный водопровод и если нет, то как должны работать насосы в этом случае – параллельно или последовательно;
- какое должно быть число оборотов вала насоса, чтобы он один удовлетворил требованиям работы на аварийный трубопровод.

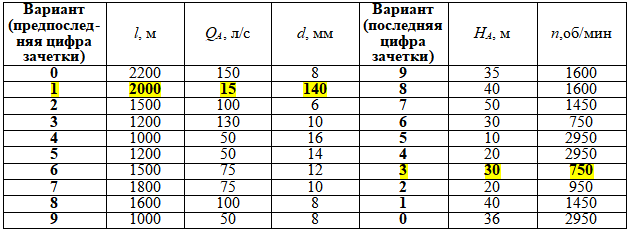

Данные для решения задачи выбрать по таблицам 3 и 4.
Таблица 3 – Варианты данных к контрольному заданию 2
Таблица 3 – Варианты данных к контрольному заданию 2
Ответ
Потери напора в трубопроводе:
Подставляя в это выражение заданные значения и учитывая потери напора в местных сопротивлениях как 10% от потерь на трение, после преобразований получаем:
