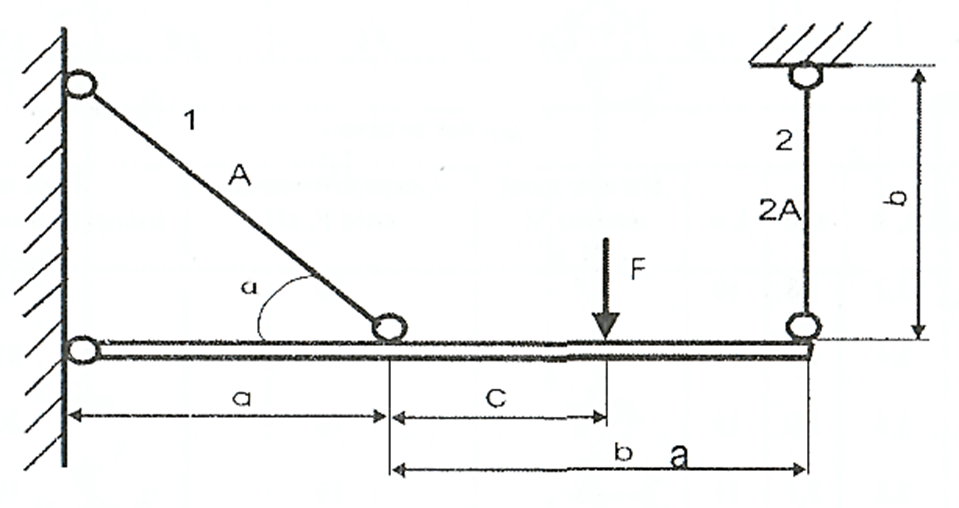

Абсолютно жесткий горизонтальный брус опирается на шарнирно неподвижную опору и прикреплен к двум стержням при помощи шарниров. Найти допускаемую нагрузку.

Дано:

А=10^-3 м²

с=1,0 м

а =2,2 м

=45

в =3,2 м.

Найдем усилия и напряжения в стержнях, выразив их через F. Представим силовую схему и схему деформации системы. Из уравнения равновесия М0 =0 (1).

N2 *5,4-F*3,2 + Nl *sin45⁰*2,2 = 0 (1)
