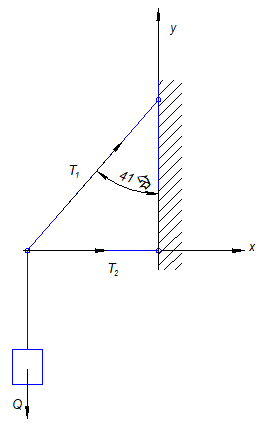

Для заданной стержневой системы определить допускаемое значение нагрузки «Q».1.Из условия равновесия определяем усилия в стержнях.

Построить эпюру внутренних изгибающих моментов и упругую линию, подобрать балку двутаврового значения и определить прогиб балки посредине пролета балки, если [σ] = 160 МПа.

Для стальной балки требуется: 1. Построить эпюры продольных сил , поперечных сил и изгибающих моментов . 2. Подобрать из условия прочности двутавровое сечение рамы.

Для плоской рамы с шарнирными опорами построить эпюры внутренних силовых факторов. Исходные данные: Таблица. a/l 2; P1/P -2; b/l 1.
