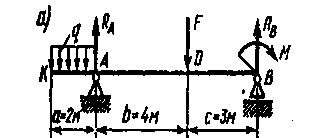

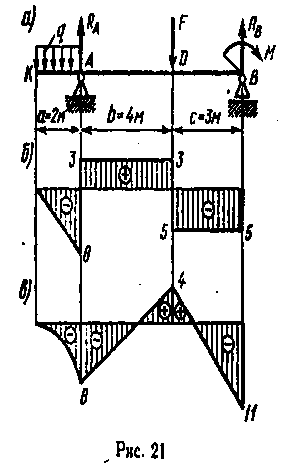

Для балки (рис. 21, а) построить эпюры поперечных сил и изгибающих моментов, если сила F = 8 кН, интенсивность равномерно распределенной нагрузки q = 4 кН, момент M = 11 кН•м, расстояние а = 2 м, b = 4 м, с = 3 м.

На жёсткую раму действуют силы, указанные ниже. Схема конструкции рамы представлена на рис. 1. Определить реакции связей (опорные реакции) в конструкции с помощью аналитических условий равновесия.

Для балки из стали подобрать поперечное сечение в нескольких вариантах исполнения: двутавровое, прямоугольное с отношением высоты к ширине. Выполнить проверку прочности по касательным напряжениям.

Стальной стержень находится под действием внешних осевых сил. Требуется: Построить эпюры продольных сил и нормальных напряжений. Оценить прочность стержня. Найти удлинение стержня.
