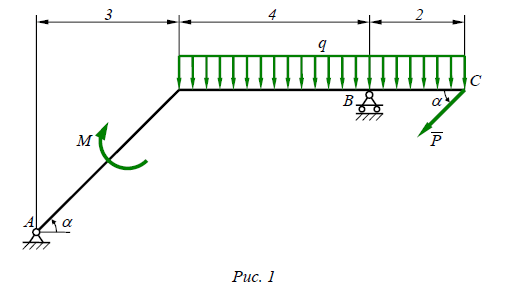

На жёсткую раму действуют силы, указанные ниже. Схема конструкции рамы представлена на рис. 1. Определить реакции связей (опорные реакции) в конструкции с помощью аналитических условий равновесия.

Построить эпюру внутренних изгибающих моментов и упругую линию, подобрать балку двутаврового сечения [1] и определить прогиб посередине пролета балки, если = 160 МПа.

Шкив, сидящий на валу диаметром d = 15 мм, срезал сегментную шпонку. Определить вращающий момент Т, если предел прочности при срезе 300 МПа материала шпонки известен, а ее длина L = 15,7 мм и b = 5 мм.

Определить перемещение или угол поворота в одном из сечений двумя способами (начальных параметров и энергетическим), результаты сравнить.
