Для данного ступенчатого стержня требуется - подобрать из условия прочности размеры сечения в форме круга при заданном коэффициенте запаса прочности; - построить эпюру нормальных напряжений по длине бруса;
- Сопротивление материалов
Условие:

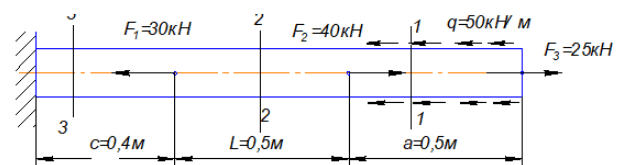

Для данного ступенчатого стержня требуется
- подобрать из условия прочности размеры сечения в форме круга при заданном коэффициенте запаса прочности;
- построить эпюру нормальных напряжений по длине бруса;
- построить эпюру нормальных напряжений по опасному сечению;
- построить эпюру перемещений сечений бруса;
- спроектировать ступенчатый брус, определив для каждого участка площадь поперечного сечения из условия прочности;
- закрепить свободный конец бруса жёсткой заделкой, определить опорные реакции, построить эпюру продольных сил, считая поперечное сечение бруса постоянным по длине бруса.
Таблица 1

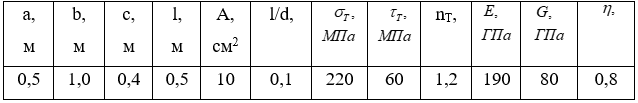

Таблица 2
Решение:
1.Методом сечений определяем продольные силы по длине ступенчатого стержня и строим их эпюры:

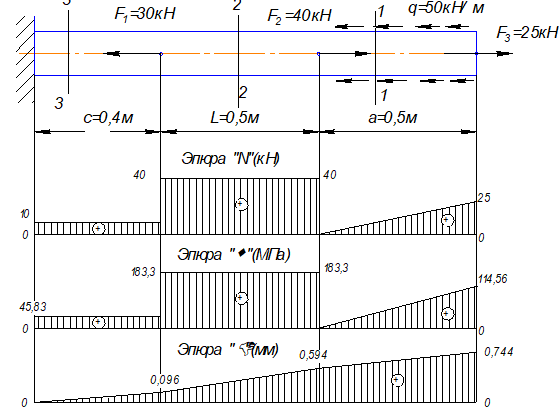

Рис.1. Эпюры продольных сил, нормальных напряжений и перемещений.
Рассматриваем стержень справа налево:
Участок -1
