Для системы (рис.2.25) заданы: линейный размер a, температура стержня AD - DT, площади поперечных сечений стержней AB, AC и DE равными F, а площадь поперечного сечения стержня AD равной 2F. Модуль упругости материала стержней равен E. Необходимо определить принцип раскрытия статической неопределимости стержневой системы, один из стержней которой нагрет.

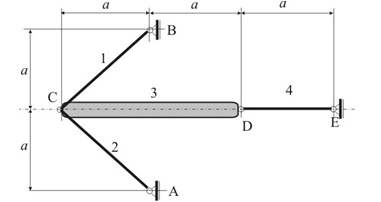

Рисунок 2.25

Решение:

1. Отбрасываем опоры, заменяем их действие нормальными усилиями (рис. 2.26).

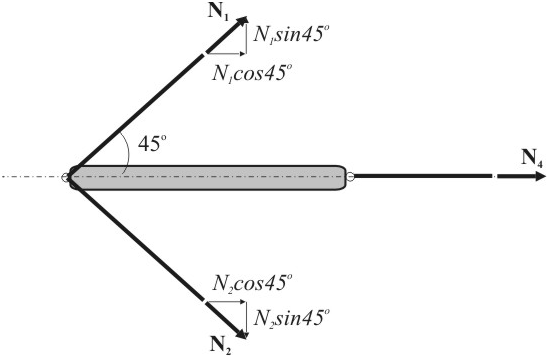

Рисунок 2.26

Составляем уравнения равновесия:

S x=N4+N1 cos45+N2 cos45=0 (1)

S y=N1 sin45N2 sin45=0 (2)

2. Вырезаем узел D, заменяем действие отброшенных частей нормальными усилиями (рис. 2.27):
