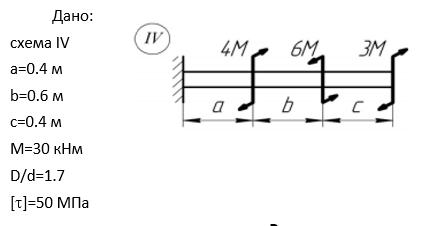

Для стального вала постоянного поперечного сечения нагруженного внешними крутящими моментами, требуется: используя метод сечений, построить эпюру крутящих моментов.

Для стального вала постоянного поперечного сечения нагруженного внешними крутящими моментами, требуется:

1) используя метод сечений, построить эпюру крутящих моментов М_Z;

2) из условия прочности подобрать сечения двух видов: а) круглое, б) кольцевое при заданном отношении D/d, где D - наружный диаметр, d - внутренний диаметр кольцевого сечения при допускаемом напряжении [τ];

3) в опасном сечении вала построить эпюры касательных напряжений для двух видов поперечных сечений вала и сравнить массы валов;

4) для вала круглого поперечного сечения построить эпюру углов закручивания, если модуль сдвига материала вала G=0.8·10⁵ МПа.
