На стальную двутавровую балку с высоты h падает груз весом Q. Требуется: 1. Найти наибольшие нормальные напряжения, возникающие в балке в момент удара. 2. Решить аналогичную задачу при условии, что правая опора заменена упругой с

4 апреля 2025
Сопротивление материалов

Условие:

На стальную двутавровую балку с высоты h падает груз весом Q.

Требуется:

1. Найти наибольшие нормальные напряжения, возникающие в балке в момент удара.

2. Решить аналогичную задачу при условии, что правая опора заменена упругой с коэффициентом податливости.

3. Сравнить полученные результаты.

Решение:

Для определения динамического коэффициента определяем перемещение в месте удара. Строим эпюру изгибающих моментов M_ст.

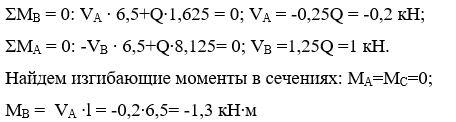

Определим опорные реакции из уравнений равновесия:

Найдем изгибающие моменты в сечениях: М_A=M_С=0;

М_B = V_A ∙l = -0,2∙6,5= -1,3 кН∙м

Аналогично строим эпюру изгибающих моментов от единичной силы M1. Определим по сортаменту величину момента инерции двутавровой балки и момента сопро...
