Условие задачи
Для ступенчатого бруса, имеющего круглые поперечные сечения, требуется:
1) определить крутящие моменты Mкр и построить эпюру;
2) построить эпюру относительных углов закручивания θ;
3) построить эпюру взаимных углов поворота поперечных сечений φ;
4) построить эпюру касательных напряжений τmax;
5) определить работу внешних моментов и потенциальную энергию деформации;
6) из условий прочности по допускаемым напряжениям и жесткости при кручении определить величину диаметра d поперечного сечения бруса.
Принять, что участок диаметром d1 имеет тонкостенное сечение с толщиной равной d1/10 , участок диаметром d2 имеет сплошное круглое сечение.
Пункты 1-5 выполнить в общем виде, выразив Mкр, 𝜃, 𝜑, τmax в долях m, l, G, d.

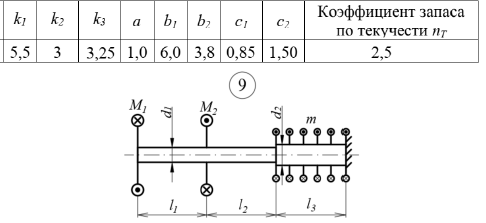

Принять: длина li =ki · l, интенсивность распределенного момента mi=a·m, сосредоточенный момент Мi =bi·ml, диаметр поперечного сечения di =ci · d.
При определении геометрических размеров принять: интенсивность распределенного момента m = 20 Нм/м, длина l = 0,25 м, модуль сдвига G = 8*104 МПа, предел текучести материала τт = 160 МПа, допускаемый относительный угол закручивания [𝜃] = 1 град/м. Полученный размер диаметра вала округлить в большую сторону до ближайшего значения по норморяду.
Ответ
Определяем реакцию в опоре А.
Определим величину крутящих моментов по участкам.
Участок DC: Мкр1=М1=30Нм;
Участок СВ: Мкр2=М1М2=3019=11Нм;
Участок ВА: Мкр3=М1М2𝑚𝑙3=5,25Нм
Из условия прочности при кручении:
