Условие:

Для заданного сечения требуется:

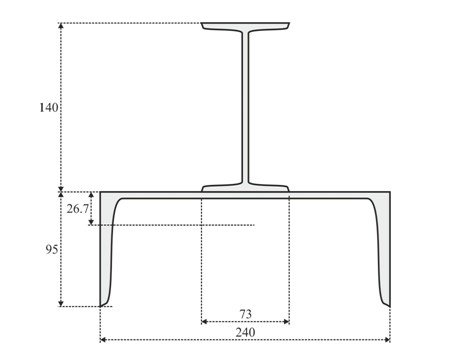

1.     Вычертить сечение в масштабе 1:2 с указанием на чертеже всех заданных и необходимых для расчёта размеров в числах.

2.     Определить положение центра тяжести сечения. Его координаты показать на  чертеже.

3.     Провести центральные оси, параллельные сторонам элементов прокатного профиля.

4.     Пояснить, почему эти оси являются не просто центральными, а главными центральными осями инерции.

5.     Вычислить моменты инерции относительно главных центральных осей инерции.

Дано: схема 1,

Двутавр № 14 (ГОСТ 8239-89)

Швеллер № 24а (ГОСТ 8240-89)

Решение:

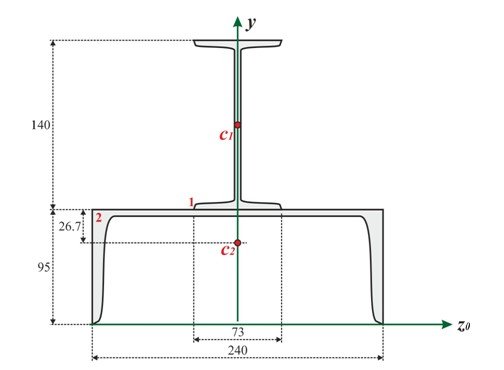

Разобьем сечение на 2 части. Проведем первоначальные оси z0 и y.

1) Площадь сечения

2) Определим координату yc центра тяжести всего сечения относительно первоначальной оси z0.

Статический момент ине...
