Для заданной балки построить эпюры поперечных сил и изгибающих моментов. Из условия прочности подобрать прямоугольное сечение. Построить упругую линию балки.

«Для заданной балки построить эпюры поперечных сил и изгибающих моментов. Из условия прочности подобрать прямоугольное сечение. Построить упругую линию балки.»
  • Сопротивление материалов

Условие:

Для заданной балки построить эпюры поперечных сил и изгибающих моментов. Из условия прочности подобрать прямоугольное сечение. Построить упругую линию балки.

Исходные данные: q = 6 кН/м; М = 5 кН∙м; l = 0,5 м; [σ] = 180 МПа; h/b = 2.

Решение:

Дано:

q = 6 кН/м;

М = 5 кН∙м;

l = 0,5 м;

[] = 180 МПа;

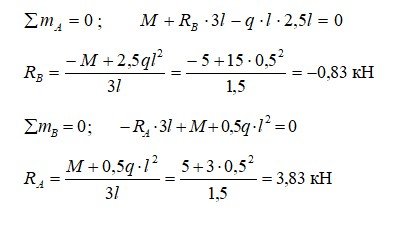

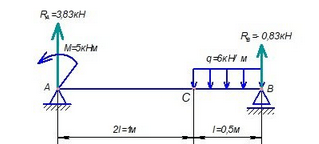

Определяем опорные реакции:

Проверка:
