Условие:
Для заданной балки требуется:
1. Определить опорные реакции;
2. Построить эпюры поперечных сил и изгибающих моментов.

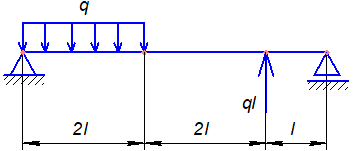

Схема представлена на рисунке.
Решение:

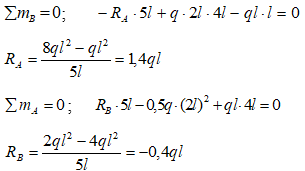

1. Определяем опорные реакции:
Проверка:
Опорные реакции найдены верно.
2. Разбиваем балку на участки. Составляем уравнения для определения поперечных сил и изгибающих моментов:
I участок:
