Условие задачи

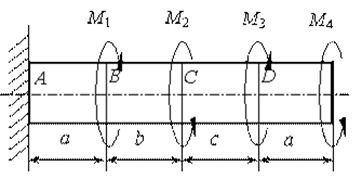

К стальному валу приложены скручивающие моменты: М1, M2, M3, M4.
Требуется:
1) построить эпюру крутящих моментов;
2) при заданном значении определить диаметр вала из расчета на прочность и округлить его величину до ближайшей большей, соответственно равной: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм;
Дано:
М1 = М3 = 2 кНм,
М2 = М4 = 1,6 кНм,
а = b = с = 1,2 м,
[τ] = 80 МПа.
Ответ
1 Построить эпюру крутящих моментов.
При построении эпюры Мкр примем следующее правило знаков: крутящий момент считается положительным, если при взгляде в торец отсеченной части бруса действующий на него момент представляется направленным по движению часовой стрелки.
Крутящие моменты, возникающие в поперечных сечениях брусьев, определяются по внешним окручивающим моментам с помощью метода сечений. На основании метода сечения крутящий момент в произвольном поперечном сечении бруса численно равен алгебраической сумме внешних скручивающих моментов, приложенных к брусу по одну сторону от рассматри...
