Условие задачи

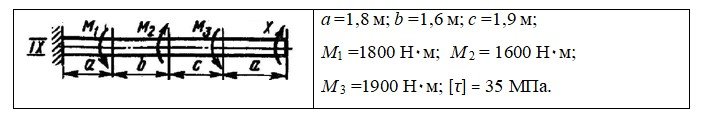

К стальному валу приложены три известных момента: М1, M2, M3 (рис.. 5.1). Требуется: 1) установить, при каком значении момента X угол поворота правого концевого сечения вала равен нулю; 2) для найденного значения X построить эпюру крутящих моментов; 3) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его значение до ближайшего, равного: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 мм; 4) построить эпюру углов закручивания; 5) найти наибольший относительный угол закручивания (на 1 м).
Ответ
1. Для решения составим согласно расчётной схеме стального вала (рис.5.2) одно уравнение статики и одно уравнение совместности деформации. Уравнение статики представляем в виде уравнения моментов относительно продольной оси вала

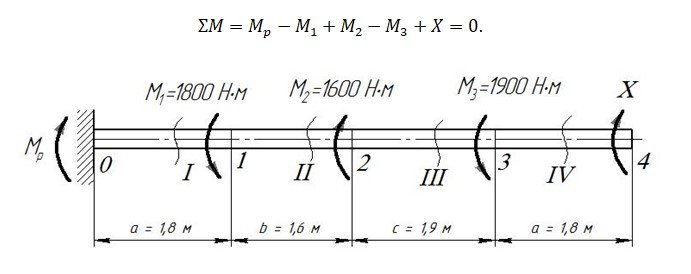

Рис.5.2. Расчётная схема стального вала.
Угол закручивания правого концевого сечения может быть выражен как алгебраическая сумма взаимных углов закручивания сечений отдельны...
