Определить диаметр чёрного болта, скрепляющего три стальные полосы при действии сдвигающих сил (рис. 1.4б). По условию F=1000 H, допускаемое напряжение на растяжение для материала болта – стали Ст5 – [σ] = 80 МПа = 80 Н/мм2.

«Определить диаметр чёрного болта, скрепляющего три стальные полосы при действии сдвигающих сил (рис. 1.4б). По условию F=1000 H, допускаемое напряжение на растяжение для материала болта – стали Ст5 – [σ] = 80 МПа = 80 Н/мм2.»
  • Сопротивление материалов

Условие:

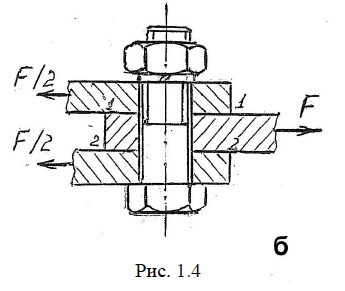

Определить диаметр чёрного болта, скрепляющего три стальные полосы при действии сдвигающих сил (рис. 1.4б). По условию F=1000 H, допускаемое напряжение на растяжение для материала болта – стали Ст5 – [σ] = 80 МПа = 80 Н/мм2. Коэффициент трения на контакте полос f = 0,2.

Решение:

Чёрный болт ставится в отверстие с зазором, и для того, чтобы скрепляемые полосы металла не смещались друг относительно друга, силы трения FТР на двух контактных поверхностях должны превосходить сдвигающую силу F, то есть Силы трения, препятствующие смещению, возникают при затяжке болта, значит чёрный болт работает на растяжение. Обозначим нормальную силу затяжки через N, а коэффициент трения через f, тогда откуда Пусть d средний диаметр резьбы, т...
