решение задачи на тему:

Определить реакцию опоры,  построить эпюры крутящего момента; Определить  диаметры сечений вала, удовлетворяющие условиям прочности и условия жесткости;  Построить эпюру углов закручивания;

Дата добавления: 10.09.2024

Условие задачи

Для заданного стального ступенчатого вала круглого сечения требуется:

1. определить реакцию опоры,  построить эпюры крутящего момента;

2.  определить  диаметры сечений вала, удовлетворяющие условиям прочности и условия жесткости;

3. построить эпюру углов закручивания;

4. из тех же условий определить размер кольцевого сечения с заданным отношением внутреннего и наружного диаметров – d/D, сравнить площади кольцевого и сплошного круглого сечений вала, сделать вывод о рациональности этих форм сечения.

Для расчетов принять коэффициент запаса прочности n=2.

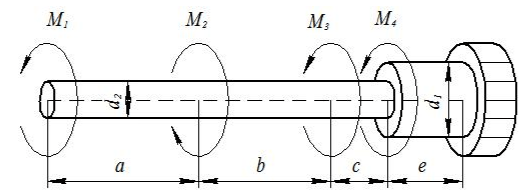

Рис.5.1

Ответ

Дано:
a=0,8м;

b=0,7м;

c = 0,3м;

e=0,4м;

d1/d2 = 2;

d/D=0,7;

M1 = 2кHм;

M2 = 21кHм

M3 = 6кHм;

M4 = 25кHм;

Т = 300MIIa;

G = 8*104 MПa;

[] = 0,5 град/м

1. Из условия равновесия вала определим скручивающий момент в заделке.

М1234 - М = 0;

М=М1234=2-21+6+25=12кНм.

2. Определяем размеры круглого сечения вала из условия прочности.

Разбиваем вал на участки. Определяем крутящие моменты на участках.

I участок: Т1 = М1 = 2кНи.

II участок: Т2 = М1 - М2 = 2 - 21 = - 19 кНи.

III участок: Т3 = M1-M2+ M3 =2-21+6=-13кНм.

IV участок: Т4 = M1-M234 =2-21+6+25=12кНм.

Строим эпюру крутящих мом...
