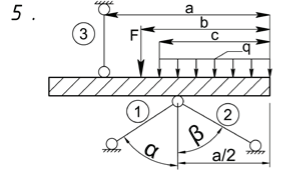

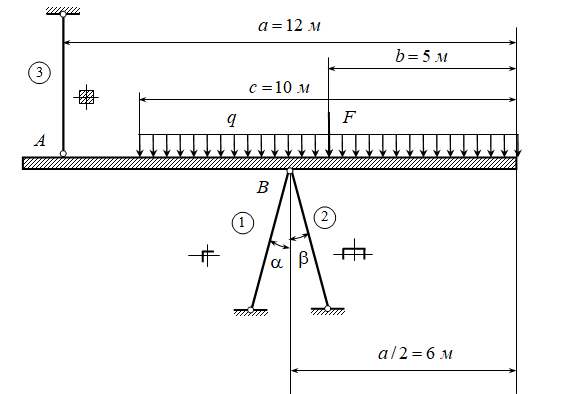

Для заданной схемы требуется: 1. Изобразить в масштабе расчетную схему в соответствии с заданными размерами. 2. Подобрать указанные поперечные сечения стержней 1÷3 при

Построить эпюры поперечных сил и изгибающих моментов для балки, изображенной на рис. 9,а. Рис.9. Изгиб: а) – балка под нагрузками; б) – балка с отброшенными опорами и нанесенными реакциями опор; в) – эпюра поперечных сил – Q;

Для заданной статически неопределимой балки требуется раскрыть статическую неопределимость и построить эпюры поперечных сил и изгибающих моментов.

Используя данные из таблицы 1 и расчетные схемы 1: 1. Построить эпюру внутренних сил N(x); 2. Рассчитать площади сечений исходя из заданных пропорций; 3. Построить эпюру удлинений Δℓ.
